Обзор автосканера ELM 327 (на ВАЗ-21074i)

В конце 20-века большая часть двигателей автомобилей уже управлялась с помощью электронного блока. Процесс работы двигателя стал контролироваться ЭБУ. Механических частей стало намного меньше, а сами двигателя стали более надежными и неприхотливыми. Блок управления полностью видит всю работу ДВС и мониторит ее, малейшая погрешность в работе или выход из строя одного из датчиков будет отмечен в журнале ошибок ЭБУ.

Для чтения этих ошибок был выведен специальный диагностический разъем. Именно к этому разъему подключается сканер, и просматривается журнал ошибок двигателя. В данной статье речь пойдет о диагностическом разъеме Лады Приоры и о сканерах, которые подойдут для чтения ошибок двигателя.

Разъем Приоры

Основными диагностическими разъемами являются OBD-разъемы. На более ранних моделях ВАЗ, таких как 2110, использовался разъем ОБД-1. В настоящее время от него отошли и наиболее популярный разъем, который используется во всех современных моделях Лады – OBD-2.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

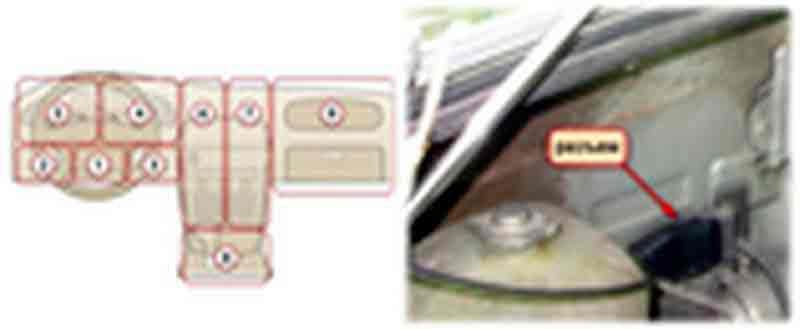

Данная диагностическая колодка в Приоре находится за отсеком вещевого ящика (бардачка) именно к ней подключается сканер.

Диагностика

Диагностику Приоры можно провести на любой станции технического обслуживания. Это позволяет выявить проблемы с двигателем, а именно виновника проблемы. Она поможет сэкономить деньги, время и усилия для поиска причины самостоятельно или «методом тыка».

Обзор автосканера ELM 327 (на ВАЗ-21074i)

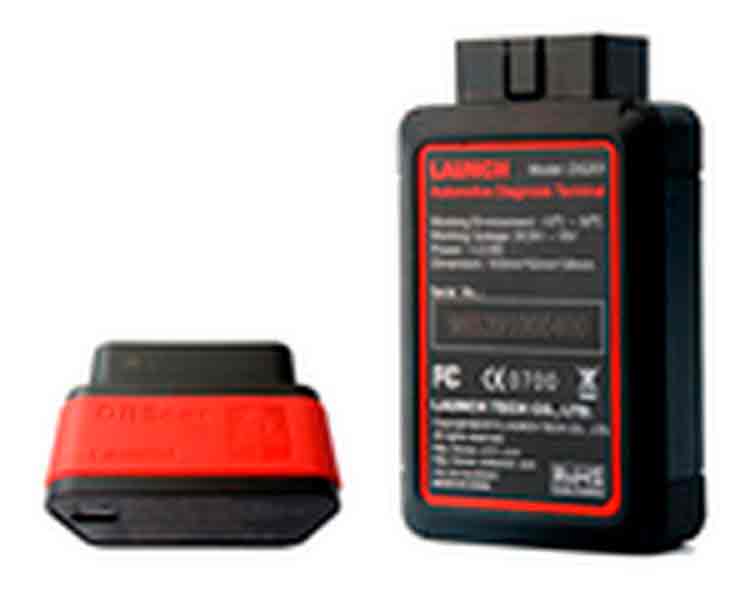

Такое сканирование двигателя на СТО производиться дорогим и продвинутым сканером, что довольно не дешево. Проверка ЭБУ Приоры на ошибки в специализированном сервисе обойдется в сумму от 1000 рублей и выше.

Диагностика сканером ELM-327

Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.

Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5. Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.

Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.

Приложение для диагностики

Существует несколько действительно полезных приложений с
помощью которых можно провести качественную диагностику автомобилей.

OpenDiag Mobile

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Является основным и наиболее полезным приложением для
диагностики отечественных автомобилей. Данное приложение разработано специально
для автомобилей российского производства.

Плюсы и минусы

Плюсы:

  • Раскодирование всех ошибок и подробное описание неисправности;
  • Мониторинг за работой двигателя онлайн;
  • Просмотр пропусков воспламенения;
  • Запись ЛОГов;
  • Принудительное включение вентиляторов и многое другое;

Минусы:

  • Отсутствие в AppStore, то есть для iOS оно не подходит;
  • Некоторые ЭБУ являются платными;

Car scanner ELM OBD2

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.

Плюсы и минусы

Плюсы:

  • Бесплатное приложение;
  • Большое количество различных функций;
  • Мониторинг за работой двигателя онлайн;

Минусы:

Пример диагностики сканером ЕЛМ327

  • Ниже приведен пример диагностики автомобиля сканером с
    АлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.
  • Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

  1. Подключаем сканер к разъему ОБД-2 ждем пока заморгают
    индикаторы.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню,
выбираем тип соединения и ставим галочку на Bluetooth ELM.

Далее нажимаем на кнопку в верхнем правом углу и выбираем
наше устройство в данном случае OBD II.
После этого произойдет подключение.

Процесс подключения завершен далее можно форсировать само
приложение и ознакомиться с его функциями.

Видео диагностики сканером ЕЛМ

Надеемся наша статья была вам полезна.

Сканер ELM327 для ВАЗ-2107i. Обзор

Для владельцев инжекторных автомобилей АвтоВАЗа часто возникает необходимость в диагностике — ни с того, ни с сего может загореться лампа «Check engin» или появятся проблемы в работе двигателя.

Ездить в сервис по малейшему поводу выйдет очень накладно, поэтому целесообразнее приобрести простенький китайский автосканер для самостоятельной диагностики.

Для себя, почитав отзывы на Алиэкспрессе, выбрал USB-вариант адаптера ELM327 версия 1.5 с чипом FTDI FT232RL.

  • Заявленные технические характеристики:
  • Предназначен практически для всех легковых автомобилей с 1996 года выпуска по настоящее время: Acura, Alfa Romeo, Audi, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Daewoo, Fiat, Ford, Honda, Hyundai, Infiniti, Jeep, Kia, Land Rover, Lexus, Mazda, Mercedes Benz, Mini, Mitsubishi, Nissan, Opel, Peugeot, Renault, Saab, Ssang Yong, Subaru, Suzuki, Toyota, Volkswagen, Volvo, и других марок после доработки.
  • Поддерживает следующие протоколы OBDII:
    ISO15765-4 (CAN)
  • ISO14230-4 (KWP2000)
  • ISO9141-2
  • J1850 VPW
  • J1850 PWM
    Исходящий протокол: RS232
  • Скорость передачи данных: 9600; 38400
  • Рабочее напряжение: 12V
  • Встроенная защита от перегрузки и перепадов напряжения.

Номинальная сила тока: 45 mA
Размеры 2.5*8.8*4.6 см

В комплект входит сам адаптер и диск с драйверами и программами.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Данные на стикере совпадают с заявленными характеристиками, собрано все очень качественно, не скрипит, пластик жесткий, кабель мягкий длиной около 1 м.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

При подключении к ноутбуку драйвера загрузились автоматически из интернета, так что диск не понадобился. С интернета же скачиваем и устанавливаем любую бесплатную программу для диагностики, например, OpenDiagFree 1.4, выпущенную специально под автомобили ВАЗ.

Подключаем адаптер в диагностический разъем — в «классике» он находится под бардачком, а шнур к ноутбуку — загорается светодиод.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Не забываем включить зажигание на автомобиле, чтобы поступило питание на контроллер ЭБУ.

Открываем программу и видим окошко с выбором типа адаптера.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Выбираем «Адаптер ELM327» и нажимаем «ОК». Открывается заглавное окно программы. Ставим галочку «Определить доп.оборудование» и нажимаем вкладку «Определение комплектации».

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Запустится первичное считывание данных с ЭБУ, светодиоды на адаптере начнут подмигивать — значит соединение настроилось.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Как мы видим, после сканирования конфигурации, программа определила марку автомобиля Lada 1.6 литра, 8-клапанная; блок управления двигателем Январь 7.2 EURO2 от АВТЭЛ, его заводской номер и версию прошивки. Дополнительного оборудования не обнаружено, да и на ВАЗ-2107 его, как такового, и нет.

Теперь перейдем по стрелочке «Переход к диагностике блока». Выйдет основное рабочее окно с параметрами и графиками, отображающимися в реальном времени.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Кроме пары показаний везде стоит по нулям, так как двигатель пока заглушен.

В нижнем левом углу мы видим показания температуры двигателя 88 °C — еще не остыл. Теперь зайдем во вкладку «Ошибки», там видим только одну: «Ошибка 1602 — пропадание напряжения борт.сети в контроллере». Обычно появляется при снятии клемм с АКБ при включенном зажигании.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Нажимаем на «Сброс ошибок» и заводим двигатель — программа начнет выдавать показания работы датчиков.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Обороты на холостом ходу 800-860, немного «плавают». Повысим обороты, нажав педаль акселератора.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Как мы видим, показания изменяются, кривые графиков отображаются. Также, можно пройтись и по другим вкладкам.

Ошибок больше не появилось, сканер работает отлично.

UPD. Иногда сканер не может соединится с портом ЭБУ, возможно срабатывает иммобилайзер или сигналка, попробуйте включить-выключить зажигание и сигнализацию, и повторить соединение.

UPD2. Обзор bluetooth-версии адаптер ELM327.

Подписывайтесь на блог! Удачи на дорогах!

Прикупил Bluetooth-адаптер ELM327 для ВАЗ-2107

Как вы помните, сравнительно недавно я приобрел для диагностики своего авто usb-адаптер ELM327.

Девайс конечно хороший, но имеет большой недостаток: для диагностики обязательно иметь ноутбук с программой, который не всегда может быть под рукой в дороге, если что-то случится. Ну, и со шнуром в бардачке занимает много места.

Поэтому решил приобрести bluetooth-версию для смартфонов, хотя, и с ноутбуками он тоже работает. Бывают еще Wi-Fi-адаптеры, но они нестабильные в работе, по отзывам, и стоят дороже.

Итак, по почте пришла посылка (за 2 недели, что удивительно):

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Аппарат в запаяной упаковке. Корпус тот же, только уже без шнура, идет в комплекте с диском, но так как нет CD-ROMа, то прочитать не удастся — благо все программы есть в интернете.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Итак, заявленные технические характеристики:

  • Марка — Kingbolen Elm327 bluetooth
  • Версия железа — 1.5
  • Версия прошивки — 1.5
  • Читает и стирает коды ошибок
  • Тип соединения — bluetooth
  • Чип — PIC18F25K80
  • Интерфейс — OBD2 16pin
  • Поддержка ОС: Android, PC
  • SAE J1850 PWM (41.6 Kbaud)
  • SAE J1850 VPW (10.4 Kbaud)
  • ISO 9141-2 (5 baud init, 10.4 Kbaud)
  • ISO14230-4 KWP (5 baud init, 10.4 Kbaud)
  • ISO14230-4 KWP (fast init, 10.4 Kbaud)
  • ISO15765-4 CAN (11bit ID, 500 Kbaud)
  • ISO15765-4 CAN (29bit ID, 500 Kbaud)
  • ISO15765-4 CAN (11bit ID, 250 Kbaud)
  • ISO15765-4 CAN (29bit ID, 250 Kbaud)
Еще по теме  Двигатель 168f ремонт своими руками

По заявлению производителя работает также со всеми американскими автомобилями, произведенными с 1996 по 2010 года и некоторыми моделями 1994-95 годов.

Марки авто: Alfa Romeo, Audi, Bentley, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Daewoo, Fiat, Ford, GM, Honda, Hyundai, Isuzu, Jaguar, Jeep, Kia, Landover, Lexus, Mazda, Mercury, Mini, Nissan, Mitsubishi, Opel, Peugeot, Posch, Renault, Rover, Saab, Seat, Skoda, Toyota, Vauxhall, Volvo, VW.

Для начала, давайте проверим версию адаптера, предварительно скачав и установив на смартфон программку для идентификации. Втыкаем сканер в разъем, обязательно включаем зажигание, включаем на телефоне блютуз и сопряжаем с устройством, соединение обычное, не шифрованное — при успешном соединении должны замигать разноцветные диоды.

Как мы видим, версия 1.5, т.е. подходит на большинство автомобилей ВАЗ.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

При предыдущем заказе другой продавец подсунул версию 2.1, которая не хотела соединятся с автомобилем, благо после открытия спора Алиэкспресс вернул полностью деньги.

Обзор автосканера ELM 327 (на ВАЗ-21074i)Обзор автосканера ELM 327 (на ВАЗ-21074i)

Теперь попробуем поуправлять со смартфона — включаем и выключаем лампу индикации «Check Engine» через программу — все работает.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

А теперь проверим работу адаптера на ноутбуке, отключаем блютуз на телефоне и включаем на ноутбуке, сопряжаем устройства.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Как мы видим, и тут все работает отлично. Теперь будет лежать в бардачке на всякий случай.

Подписывайтесь! Удачи на дорогах!

ELM327 — Автосканер с BLUETOOTH

Диагностический адаптер ELM327 mini BLUETOOTH — это специальное блютуз-устройство, которое позволяет оперативно произвести диагностику автомобиля, выявить ошибки в ЭБУ(электронный блок управления двигателем), понять их причину и устранить, не прибегая при этом к помощи квалифицированных специалистов(услуги которых весьма сильно бьют по карману).

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Автосканер для диагностики марки elm327 mini появился на Российском рынке относительно недавно, но уже сегодня его использует большое количество автолюбителей, этот факт напрямую связан с тем, что такие устройства, как например, рассматриваемый нами адаптер ELM327 BLUETOOTH обладает рядом неоспоримых преимуществ относительно обычного посещения специалиста по диагностике автомобиля:

Обзор автосканера ELM 327 (на ВАЗ-21074i)

  • Компактность — устройство ELM327 RUS, довольно миниатюрно, легко прячется в бардачке автомобиля, и при необходимости достается от туда и подключается непосредственно к ЭБУ автомобиля;
  • Простота и удобство в использовании — сегодня, в сети можно найти очень много софта, способного правильно взаимодействовать с автосканером и отображать всю информацию по состоянию Вашего автомобиля даже на дисплее смартфона(программы есть для всех типов ПО);
  • Точность считываемых результатов — при правильном использовании автомобильного сканера все данные получаемые Вами обладают 100% точностью, что позволяет легко понять текущее состояние автомобиля, и при необходимости сбросить текущие ошибки самостоятельно;
  • Экономия средств на диагностику и ремонт — наличие такого гаджета не только дает возможность экономить на посещении автосервиса для платной диагностики автомобиля, но и позволяет Вам оперативно реагировать на неполадки, и как следствие избежать дорогостоящего ремонта.

Как Вы уже поняли иметь в своем распоряжении автосканер — это не пустая трата денег, а выгодное вложение, которое в будущем позволит сэкономить кучу денег.

Характеристики и возможности автосканера ELM327

Обзор автосканера ELM 327 (на ВАЗ-21074i)

В комплекте поставки Вы найдете сам автосканер elm327 bluetooth, для диагностики автомобиля, а также специальный диск с базовым программным обеспечением а также elm327 инструкция. Как правило диском никто не пользуется(так как он на английском языке). Все сразу идут в интернет, и скачивают наиболее подходящую программу, о них мы поговорим ниже. Принцип работы сканера предельно прост — Вы подключаете адаптер к блоку управления двигателем, затем находите его по bluetooth при помощи любого поддерживаемого устройства(смартфон, планшет, ноутбук), открываете заранее установленную программу и все данные уже у Вас перед глазами.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Теперь более подробно о задачах, которые данное устройство сможет помочь Вам выполнить:

  • Мониторинг показателей датчиков установленных на Вашем автомобиле;
  • Выявление вышедших из строя датчиков и проверка правильности показателей датчиков;
  • Мониторинг и считывание показателей кодов ошибок(разъяснение значения каждого кода);
  • Возможность самостоятельного сброса ошибок в режиме реального времени;

Вообще, возможности автосканера EML327 Bluetooth, напрямую зависят от программного обеспечения которое у Вас установлено.

Обзор автосканера ELM 327 (на ВАЗ-21074i)

Если Вы не знаете где находится диагностический разъем блока управления двигателем, попробуйте посмотреть в следующих местах:

  • Под крышкой блока предохранителей;
  • В бардачке(Например это машина марки Renault);
  • Под панелью приборов.

Совместимость и принцип работы автосканера ELM327 Bluetooth

Работа автосканера ELM327 заключается в связи адаптера с ЭБУ посредством специального протокола OBD-II(On Board Diagnostic). Он необходим чтобы правильно подключиться к блоку управления двигателем.

Обязательно уточните совместимость ЭБУ Вашего автомобиля с данным протоколом. Этот стандарт поддерживается всеми американскими автомобилями, начиная с 1996 года, а европейскими, начиная с 2001 года для бензиновых моторов, и с 2004 для дизельных двигателей. Для использования автосканера на отечественном автомобиле — уточние модель установленного ЭБУ(об этом читайте ниже).

Список совместимых с протоколов OBD2 автомобилей

Для большего удобства, мы подготовили список поддерживаемых автомобилей, и протоколов и марок автомобилей, которые абсолютно совместимы со стандартом OBD2.

Обзор автосканера ELM 327 (на ВАЗ-21074i)Протокол ISO 15765-4

  • Audi
  • Saab
  • Opel;
  • VW;
  • Ford;
  • Jaguar;
  • Renault;
  • Peugeot;
  • Chrysler;
  • Porsche;
  • Volvo;
  • Mazda;
  • Mitsubishi.

Протокол ISO 14230-4

Протокол ISO 9141-2

  • Honda;
  • Infinity;
  • Lexus;
  • Nissan;
  • Toyota;
  • Audi;
  • BMW;
  • Mersedes;
  • Porsche.

Протокол J1850 VPW

  • Buick;
  • Cadillac;
  • Chevrolet;
  • Chrysler;
  • Dodge;
  • GM;
  • Isuzu.

Протокол J1850 PWM

Чтобы обеспечить правильную работу автосканера для диагностики, Вам нужно иметь при себе устройство с установленным и настроенным ПО(смартфон, планшет, ноутбук или даже настольный компьютер).

Вы можете пользоваться как ПО, идущим в комплекте, либо найти подходящую программу в интернете(если Вас по какой-то причине не устроит ПО идущее в комплекте).

Если elm327 не подключается с ЭБУ, необходимо уточнить в чем причина — брак автосканера, или простая несовместимость.

Автосканер ELM327 может работать не только посредством bluetooth, но также и через wi-fi сети или же при помощи USB-кабеля. Стандартный размер автосканера примерно 5х3 сантиметра, но бывают и более уменьшенные версии.

Автосканеры, работающие посредством bluetooth обладают наибольшей популярностью, так как по своему устройству они значительно надежнее, а работа с ними наиболее проста, удобна и интуитивно. Помимо всего прочего, автосканеры ELM327 серии 1,5 подходят для большей части автомобилей. Перейдя по ссылке, Вы можете купить автосканер ELM327 у проверенного поставщика.

Сейчас на рынке автосканеров можно встретить модели серии 1,6 и 2,1 но покупать их не стоит, так как данные устройства имеют ряд ограничений, в частности они касаются совместимости с ЭБУ многих марок автомобилей. Так что обязательно при покупке уточняйте какой серии адаптер. Если автосканер не подключается к ЭБУ — обязательно свяжитесь с технической поддержкой и уточните причину.

Читайте также: Телефон с хорошей камерой и аккумулятором

Диагностические адаптеры бывают как стандартных размеров (примерно 5х3 см), так и в исполнении mini (почти вдвое меньше стандартного).

Наибольшее распространение получили bluetooth-автосканеры на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров своей простотой, надежностью и невысокой стоимостью. Кроме того, они подходят к большинству марок современных автомобилей.

Оригинальные автосканеры мы рекомендуем покупать на этом сайте.

Также в последнее время можно встретить диагностические сканеры на базе чипа ELM327 версии 1.6 или 2.1 – прежде чем покупать такие модели автосканера, уточняйте у продавца, подойдет ли он к вашему авто.

О том, как пользоваться автосканером можно узнать из подробной видео-инструкции в конце этой статьи. От себя можем добавить, что такой адаптер однозначно стоит покупать каждому автомобилисту, который хоть изредка самостоятельно заглядывает под капот – это сэкономит вам кучу денег.

Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2

Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.

Автосканер ELM327 — описание, инструкция и отзывы

  1. ➡️ Как работает диагностический сканер ELM327
  2. ➡️ Характеристики сканеров
  3. ➡️ Обзор моделей сканеров на базе ELM 327
  4. ➡️ Возможности и функции ЕЛМ 327 сканера
  5. ➡️ Инструкция на примере Scan Tool Pro Bluetooth
  6. ➡️ Список автомобилей и совместимость
  7. ➡️ Отзывы, подведение итогов, что купить

ELM327 Bluetooth (Wi-Fi или USB) авто сканер – это прибор предназначенный для сканирования и диагностики параметров автомобилей, обнаружение неисправности, чтения и исправления проблем у компьютера, двигателя. Работает прибор через смартфон или ПК. Так же такие сканеры контролируют состояние датчиков, двигателя и других узлов взаимодействующих с бортовым компьютером или блоком управления (ЭБУ) автомобиля.

Самостоятельная диагностика вошла в тренд последних лет. Свою популярность ELM327 Bluetooth сканеры для диагностики автомобиля получили в 2015-2018 годах.

Главная причина спроса на Bluetooth адаптеры для диагностики автомобилей на русском языке — это экономия затрат на содержание автомобиля, так как такая услуга на СТО стоит от 500 рублей до 8000 рублей, в зависимости от неисправности, поэтому устройство окупается за 3-4 визита в автосервис.

В данной статье представлен обзор автосканера ELM327 Bluetooth — цены, модели, производители, отзывы, а так же характеристики, фото и видео, описан принцип работы гаджета, дана подробная инструкция.

Все отзывы реальные, вы можете самостоятельно прочитать их на сайте. Так же комментарии представлены в конце статьи и на официальном сайте.

О elm327 сканере «SCAN TOOL PRO» на автопортале DRIVE2:

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.

Еще по теме  Ремонт бампера газ 31105 своими руками

Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

Разновидности автосканеров ELM327 и какой лучше купить

Прежде чем купить ELM327 Bluetооth, надо заранее знать его номер прошивки, протокол, а так же через что планируете сканирование автомобиля. Если у вас смартфон на Андройд или iOS, то приобрести можно беспроводной вариант: автосканера elm327 bluetooth или Вай-Фай. Если нет смартфона, то надежнее работать USB устройством через компьютер.

В таблице представлен перечень модификаций диагностических беспроводных адаптеров для автомобилей, а так же вариант с проводом. Ориентироваться в моделях адаптеров OBD II ELM 327 не сложно, названия говорят сами за себя.

№ п/пМодели диагностического автосканера ELM327Функции диагностического автосканера ELM327 BluetoothПередача данныхСписок автоПо протоколуПрошивка сканера
1 Wi-fi ver 1.5 mini Читайте далее в статье OBD2 ver 1,5 Блютуз
2 ver 1.5 mini USB Вай Фай
3 ver 1.5 mini Bluetooth USB
4 Остальные аналоги автосканеров с прошивкой версии ELM327 2.1

Версия прошивки 2.1 – это модификация микросхемы версии 1.5, но сделана она не разработчиком, поэтому для совместимости работы без ошибок рекомендуется покупать сканер версии 1.5.

Автодиагностика и обзор современных сканеров Scan Tool Pro на русском языке

На российском рынке оборудования для диагностики автомобилей получили большую популярность автосканеры elm327 Bluetооth: Scan Tool Pro, Smart Scan Tool, Roadgid S6 Pro, Vgate.

Модели переведены на русский язык, как и софт для них. За основу диагностический сканер взял микросхему ELM-327, а данные передаются по протоколу OBD2.

Модели продаются с поддержкой Bluetooth или Wi-fi.

Перед тем, как купить сканер для диагностики автомобиля Scan Tool Pro прочитайте подробный обзор устройства на нашем портале, или перейдите по ссылке на официальный сайт для заказа и проверки совместимости.

Возможности ЕЛМ 327 OBD 2 Scan Tool Pro и инструкция по диагностике

Функционал ЕЛМ327 и список проверяемых параметров:

  1. Сброс ошибок бортового компьютера, таких как Check Engine.
  2. Считывание кодов неполадок с датчиков в двигателе, других узлах, электроники;
  3. Расшифровка показателей, ошибок, отображение их на устройстве приёмнике (телефон, ПК);
  4. Вывод данных и ошибок по состоянию автомобиля в реальном времени:
  1. частота оборотов двигателя, крутящий момент;
  2. нагрузка в двигателе;
  3. температура воздуха, масла;
  4. давление в топливной системе;
  5. состояние датчиков, их значение;
  6. затраты воздуха, топлива;
  7. положение заслонки дросселя;
  8. такт зажигания;
  9. корректирование режимов работы двигателя (лямбда-зонд).

Порядок выполнения диагностики через ЕЛМ327 версии 1.5:

  1. Сначала найдите ОБД 2 16 pin разъем у вашего авто (под приборной панелью у руля);
  2. Включите зажигание у машины, далее подсоединяем гаджет, ждем, пока не произойдет соединение, загорится зеленый сигнал;

Перед покупкой сканера, проверяйте разъем, стандартный с 16 выходами. В том случае если у вас другое подключение, то купите переходник, как на фото (с 22 pin на 16 pin). Такие переходники продают в официальном интернет магазине по ссылке, аксесуары так же спрашивайте у операторов.

  1. Теперь действуем, исходя из модели вашего адаптера:

3.1 Если вы купили сканер c Bluetooth, тогда включите Bluetооth на смартфоне, проверьте ближайшие устройства. В списке отобразиться устройство с наименованием «Scan Tool Pro» или «OBD2 ELM327». Выбирайте из списка сканер и подключитесь, это длиться 10-30 секунд.

3.2 Если вы выбрали и купили сканер с Wi-Fi , тогда включайте на смартфоне Вай-Фай, сделайте поиск ближайших сетей, в списке отобразиться сканер с названием «Scan Tool Pro» или Smart Scan Tool. Такой адаптер работает по принципу Вай-Фай роутера, поэтому выбирайте эту сеть и подключайтесь.

3.3 Кроме беспроводных моделей, купить автосканеры ELM327 можно и проводные. Подключается сканер через провод USB, который идет в комплекте. Проводной гаджет работает только через ПК, на который установлено приложение. Диск с драйверами на русском языке так же поставляется в комплекте с автосканером.

Источник: https://tdwesta.ru/akkumulyatory/obzor-avtoskanera-elm-327-na-vaz-21074i.html

Диагностика авто по ноутбуку: как это сделать своими руками?

Профи обычно советуют для новичков диагностический сканер стандартного исполнения «Smart Scan Tool» , т. к. с другими вариантами могут быть всяческие проблемы – от модельной несовместимости до возможности серьезного расстройства электронной системы машины.

Привет всем посетителям моего автоблога!

Сегодня я познакомлю вас с такой замечательной и сверхполезной вещью, как диагностика авто через ноутбук своими руками.

Ведь для немалой части автомобилистов услуги СТО, включая компьютерную диагностику, являются недешевым сервисом, бьющим по карману. И тут владение навыками самостоятельной диагностики авто, даже самого поверхностного уровня, позволяет существенно сэкономить свои затраты.

Более того, с набором опыта, даже обычному автолюбителю вполне по силам освоить профессиональные уровни диагностики и, при желании, даже неплохо зарабатывать на этом.

Чтобы начать, наиболее оптимально будет освоить автодиагностику посредством обычного ноутбука и какого-либо простого, недорогого, но надежного, и, главное, универсального сканера.
В этом обзоре я предлагаю вам базовые понятия для начальной ориентации в данной области автодела.

Компьютерная диагностика

Немного истории

Компьютерная диагностика автомобилей имеет уже вполне солидную историю, превышающую 35-и летний период: в 1980 г. «Дженерал Моторс» на коммерческой основе внедрила в технологию производства диагностический интерфейс ALDL для отслеживания состояния всех систем автомобиля, а также протокол ECM, применявшийся для диагност-тестов управляющих модулей двигательного агрегата.

В начале 90-х в Соединенных Штатах был создан универсальный диагностический протокол для автотранспорта, использующийся по сей день: OBD (On Board Diagnostic – диагностика бортового оборудования), и с 1996 г. его усовершенствованная версия OBD-2 стала технологически обязательной для машин США и Канады.

С 2000 г. европейский вариант этого протокола (EOBD), Директивой ЕС (98/69) был внедрен в производимые и продающиеся авто Евросоюза на обязательной основе для бензинового транспорта, а с 2004 г. для дизельного.

Собственную версию протокола (JOBD) в 2003 г. для всех своих машин внедрила и Япония.

То есть, сейчас, обобщенно говоря, подавляющая часть даже очень возрастных авто (до 20-и лет) адаптированы к системе компьютерной диагностики. А по указанным историческим вехам вы можете предполагать наличие или отсутствие данной адаптации в той или иной конкретной машине.

Электронный блок управления

Современный автотранспорт оснащается электронным мозгом, который объединяет диагностические датчики и модули управления всех систем и подсистем машины, посредством которых можно отслеживать текущее состояние, делать прогнозы работоспособности, регулировать различные технические параметры и устранять некоторые неполадки.

Называется такой центр ЭБУ (электронный блок управления) и для техмониторинга или внесения каких-либо изменений и исправлений в автосистему к нему подключается внешний диагностический интерфейс.

Что он из себя представляет?

Обычно это связка из специального контроллера (спецификатора протокола OBD-2), какого-либо процессора для обработки данных, специального софта и средств соединения всего этого. Сейчас я объясню вам более русским языком что тут к чему, представив общую принципиальную схему:

  • ЭБУ машины обязательно имеет внешний выход-разъем, к которому подсоединяется ключевой для подобной диагностики элемент – OBD-адаптер (сканер), который преобразует и унифицирует поток данных от контроллера ЭБУ для того, чтобы их могли считывать внешние подключаемые устройства.
  • В качестве процессора обработки данных могут выступать различные диагностические устройства как специального, так и общего назначения: профессиональные сканеры-диагносты, смартфоны, планшеты, ноутбуки и десктопы. Под платформы данных устройств (iOS, Android или Windows) имеются соответствующие диагностические программы.
  • В качестве средств соединения может быть использован обычный компьютерный дата-кабель (с различными переходниками, при необходимости) или беспроводные Wi-Fi и Bluetooth протоколы.

Эта информация дала вам самое общее представление о принципах компьютерной диагностики. Теперь можно разобраться в ней более детально.

Возможности диагностики

Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их.

Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:

  • Проверка качества проведенного техобслуживания;
  • Более точное планирование автосервисных работ и экономия бюджета;
  • Более точное определение состояния машины при ее покупке;
  • Самостоятельное определение характера неисправностей при сигнале лампы «Check engine».

Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:

  • Умение работать с компьютером и софтом на уровне обычного пользователя;
  • Базовое представление об электронных и электрических системах авто в привязке к марке/модели;
  • Умение работать с интернет-каталогами и базами DTC-ошибок, чтобы корректно расшифровывать поступившие данные.

Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.

Самостоятельная диагностика авто через ноутбук

Что вам понадобится для диагностики

Теперь давайте рассмотрим то, что вам понадобится для компьютерной диагностики.

Список примерно следующий:

  • Компьютер – в нашем случае это будет обычный ноутбук, но желательно чтобы он имел встроенные или внешние Wi-Fi и Bluetooth модули;
  • Адаптер-спецификатор (сканер) – в нашем случае возьмем самый простой и популярный «Smart Scan Tool» , который легко купить;
  • Специализированный диагностический софт – его очень много и выбор зависит от личных предпочтений, как вариант, можно опробовать несколько программ и выбрать понравившуюся;
  • Интернет-базы с данными по расшифровке выведенных ошибок – в сети их достаточное количество для всех моделей;
  • Интерфейсный (компьютерный) дата-кабель – он может вам понадобиться для прямого подключения к автомобильному порту только, если с Wi-Fi и Bluetooth доступом у вас на ноутбуке будут проблемы.

Ноутбук

Для быстрой экспресс-проверки систем машины в походных условиях более прост и удобен смартфон, а не ноутбук, но только последний позволит водителю овладеть диагностикой на серьезном уровне, с возможностью установки в дальнейшем профессионального диагностического софта.

Требований для самого ноутбука никаких особенных нет, кроме желательного наличия стандартного COM-порта (гнезда разъема RS-232 под дата-кабель) и какого-либо блока беспроводного доступа – лучше всего для этого подходит Bluetooth, а не Wi-Fi, т. к. именно блютуз-доступ имеют большинство популярных сканеров-адаптеров.

Еще по теме  Кпп газ 3302 ремонт своими руками

Конечно, проверять машину можно и по стационарному ПК, но ноутбук позволяет делать это в ходу, и он просто более удобен как небольшое, но мощное и самодостаточное устройство.

Если в вашем ноутбуке чего-то нет: COM-порта или Bluetooth/Wi-Fi, то проблему решат переходники, а также внешние беспроводные модули. Тут я посоветую не экономить на Bluetooth-адаптере и выбирать устройство из среднеценового сегмента, т. к. бюджетные модели маломощны и часто отказываются видеть сопрягаемые устройства.

Сканер

Сканер-адаптер имеет вид небольшого штекерного прибора, заключающего в себе основную чип-схему, а также блоки разъемов, передачи данных, сигнальную и иногда управляющую панель.

Сканер адаптирует потоки информации от бортового компьютера для их передачи в обычный, где она обрабатывается и выводится в читабельном виде.

Автосканер elm327

Адаптеры бывают разные: некоторые, обычно это профессиональные или полупрофессиональные сервисные и дилерские сканеры, умеют работать только с какими-то конкретными марками авто. К примеру, сканер «Вася-Диагност» (с юмором разработчики оказались ;-)) предназначен только для машин концерна «VAG».

Но нам более интересны мультимарочные адаптеры, умеющие работать с множеством марок авто. Тут несомненное первенство, как по универсальности, так и по соотношению цены/качества, держит уже упоминавшийся мной OBD-сканер «Smart Scan Tool» , основу которого составляет чип-схема ELM323/327.

Данный OBD-сканер адаптирован под практически все современные автомобили, возрастом до 20-и лет (начиная от 1996 г. выпуска). «Smart Scan Tool» продается по цене в районе 30 долларов и дает возможность ведения мониторинга в реальном времени со всех датчиков, фиксирования и исправления ошибок, а также настройки под себя всей системы машины.

На этом видео вы можете посмотреть работу с OBD-сканером ELM-327:

Программы

Программное обеспечение обычно поставляется вместе с адаптером, но его можно скачать и в интернете.

Функционал программ может быть очень разный. Вот некоторая часть того, что есть в большинстве приложений, для общего представления:

  • Выведение на экран базовых параметров и условий работы всех систем автомобиля;
  • Считывание кодов неисправности;
  • Расшифровка кодов ошибок;
  • Стирание ошибок после устранения их причины;
  • Определение и комментирование статуса ошибок;
  • Ведение всевозможных отчетов, журналов по неисправностям и техобслуживанию.

Как я уже говорил, подобных программ множество.

Вот те, которые снискали у автомобилистов наибольшую популярность:

  • «Uniscan» – это серия софта, применяемая для диагностической проверки практически любых автомобилей основных производителей (США, ЕС, Япония, Корея) возрастом не старше 2001 года выпуска: Ford, Chevrolet, Nissan, Toyota, KIA, Daewoo, BMW, Opel и др.
  • «Мотор-Тестер» – это очень мощная полупрофессиональная программа, с помощью которой можно диагностировать многие автомобили российского производства (ВАЗ, УАЗ, ГАЗ и др.).
  • «Vagcom» и «Vag Tool» – две программы для диагностики машин относящихся к т. н. группе VAG (Фольксваген-Ауди-групп). Позволяет работать с такими марками, как Ауди, Сеат, Фольксваген, Шкода и др.

Как диагностировать машину через ноутбук

Все, что необходимо для компьютерной проверки вы уже знаете. Теперь осталось описать саму процедуру.

Вот, что вам нужно делать пошагово:

  1. Подготовьте все необходимое и соберите в машине (ноутбук, сканер).
  2. Включите ноутбук – на нем должна быть установлена одна из программ-автодиагностов.
  3. Найдите диагностический разъем в автомобиле – он может быть в разных местах (по всей приборной панели, а также под капотом), но обычно его располагают в районе рулевой колонки.
  4. Вставьте сканер в разъем и включите его (если требуется) – загорится индикатор подключения;
  5. Проверьте корректность Bluetooth-соединения и выполните сопряжение устройств – загорится индикатор готовности к работе;
  6. Откройте программу автодиагностики и подключите к ней поток данных от автомобиля. Если все корректно, то программа просигнализирует о том, что видит авто и начнет обработку поступающих данных, после чего выведет на экран основные параметры.
  7. Работая с интерфейсом программы задавайте команды на проверку, настройку или исправление того, что вам нужно, считывайте данные.
  8. При необходимости более глубокой проверки, сохраните коды выявленных ошибок в файл и проанализируйте их через какой-либо интернет-ресурс, например, через этот каталог, или через этот сервис.

Сама проверка по базовым параметрам ни у кого не вызовет затруднений, особенно при использовании OBD-сканера ELM327 , но для более глубокой диагностики нужно хорошо изучить возможности программы-автодиагноста и набрать некоторый опыт.

Полезные советы

  • Имейте в виду, что длина дата-кабеля при автодиагностике имеет значение – чем она меньше, тем лучше. Зачастую, при длине кабеля в 5 м, сканер не работает или работает некорректно.
  • Перед использованием купленного сканера-адаптера внимательно прочитайте инструкцию по его эксплуатации.
  • При проведении диагностики, подключение и настройку сканера и ноутбука проводите при выключенном зажигании – включайте его уже после всех настроек, т. к. иначе есть риск повреждения бортового компьютера.

Заключение

Прочитав данную ознакомительную статью, вы поняли, что эра простого механического транспорта подходит к своему закату и без компьютерной диагностики полноценное техобслуживание автомобиля невозможно. Хорошая новость тут в том, что подобную проверку практически любой водитель имеет возможность сделать самостоятельно, экономя свои деньги и время.

Может кто-то уже освоил самостоятельную диагностику автомобиля через ноутбук и имеет какой-то практический опыт? Тогда это можно выложить в комментариях блога, за что посетители, уверен, будут признательны автору.

На этом я с вами прощаюсь до следующих публикаций. Не игнорируйте удобство подписки на блог – с ней вы не пропустите важных и интересных статей. Жмите социальные кнопки: хорошей информации в сети много не бывает, кто-то за нее вам обязательно будет благодарен.

Источник: https://kulikavto.ru/sovety/diagnostika-avto-cherez-noutbuk-svoimi-rukami-obzor.html

Сканер ELM327 для самостоятельной диагностики личного автомобиля

Универсальный сканер предназначен для самостоятельной диагностики автомобилей после 1996 года выпуска. Сканер включается в стандартный диагностический разъем автомобиля OBD2 и, далее подключается беспроводным способом посредством Bluetooth или WiFi к мобильному телефону, планшету или компьютеру. Затем, через приложение осуществляется диагностика автомобиля, сброс ошибок и чтение текущих параметров, таких, как скорость, обороты двигателя, время разгона от 0 до 100 км/ч и многое другое. Параметры можно считывать и прямо во время движения, записывать их для последующего анализа.

Функциональные возможности сканера зависят от модели, марки, года выпуска автомобиля и применяемой диагностической программы. Сканер поставляется в комплекте с несколькими бесплатными программами (данные указаны на обратной стороне упаковки) с помощью которых можно проводить диагностику по двигателю и системе ABS.

ELM327-skneris-obd2-bluetooth-wifi

Основные преимущества использования:

— сканер окупается уже сразу после покупки, так как его стоимость сопоставима с одним посещением автосервиса;
— нет необходимости ожидания очереди по записи в автосервис. При появлении неисправностей сканер доступен сразу же;
— сканер является универсальным и работает с подавляющим большинством автомобилей, начиная с 1996 года выпуска Это значит, что при смене автомобиля не будет необходимости в покупке нового сканера.
— сканер будет крайне полезен при покупке автомобиля, так как, далеко не все проблемы сигнализируются на приборной панели или экране бортового компьютера, а только критически важные. Выявленные ошибки при диагностике могут говорить, в том числе, и о серьезных дефектах в моторе, либо о грядущих последствиях, которые скрывает продавец. Кроме того, что не каждый продавец автомобиля захочет терять время на поездку в сервис для диагностики, для покупателя каждый такой визит к специалисту может вылиться в круглую сумму.

Стоимость диагностического адаптера.

— с беспроводным подключением посредством Bluetooth для всех телефонов и планшетов на ОС Android и компьютеров на Windows — 35 EUR. Код товара OBDBLT.

— с беспроводным подключением посредством WiFi для большинства устройств компании Apple (iPhone, iPad) на iOS, всех телефонов и планшетов на ОС Android и компьютеров на Windows — 37 EUR. Код товара OBDWIFI.

Данный адаптер, так же, работает с программами Bimmercode и Bimmerlink для диагностики и кодирования автомобилей BMW E, F, G, I серий и является полным аналогом адаптера Vgate iCar Pro Wi-Fi.

ELM327-scanner-obd2-bluetooth

ELM327-scanner-obd2-wifi

ELM327-scanner-OBDII

— Vgate iCar Pro с беспроводным подключением посредством WiFi для Android устройств и устройств компании Apple (iPhone, iPad) — 60 EUR (только на заказ). Для работы, в том числе, с программой BimmerCode для более глубокого кодирования автомобилей BMW.

Vgate-icar-pro-wifi-obd

Почему стоит покупать сканер у нас?

Не все сканеры ELM327 одинаковые, даже, если они идентично выглядят, а цена отличается в разы. Во-первых, при заказе за границей, полученный сканер может не работать с конкретной машиной, и это будет Вашей проблемой, а не продавца (речь не идет об испорченном, бракованном сканере). Во-вторых, более дешевые сканеры могут работать с небольшим количеством машин, либо ограничены в функциональности — не читают все параметры и блоки. То есть, сканер может работать с Вашей машиной, а при возникновении потребности подключения к машине знакомого, работать не будет. Одним словом, это будет лотерея.

Еще одно из «неудобств», которое может доставить некачественный сканер, периодическое прерывание связи с телефоном и это будет очень раздражать.

Кроме этого, дешевые сканеры могут иметь некачественную пайку деталей на печатной плате, а так же, контакты стандартного разъёма OBD2 крайне низкого качества, которые в процессе эксплуатации загибаются или обламываются.

И еще одна особенность дешевых сканеров — они могут сбрасывать ошибки только на приборной панели, при этом записи о неисправностях останутся в памяти блока управления двигателем и в последствии считаны профессиональной диагностикой.

Предлагаемый нами сканер изготовлен на основе чипа PIC18F25K80. Более дешевые сканеры имеют различные вариации данного чипа (попытки его скопировать), что значительно ограничивает их, как по функциональным возможностям чтения ошибок, так и по разнообразию подключаемых автомобилей.

С большинством сканеров, выполненных в таких корпусах, обязательно что-то будет не так.

Plohie skanneri ELM327 OBD2

Причины появления ошибок.

Нередко появление ошибок связано не только с неисправностью. Они могут возникнуть и при простой просадке питания с аккумулятора, «прикуривании» другой машины и так далее. На приборной панели появляются раздражающие значки в виде Check engine. Самостоятельный сброс ошибок значительно экономит время в сравнении с посещением сервиса. Кроме этого, при появлении неисправностей можно самому определить, к какому, примерно, масштабу затрат готовиться при обращении в автосервис. Так же, диагностика, к примеру, может указать на замену легкодоступного датчика, которую будет просто осуществить самостоятельно.

Источник: https://hidplanet.lv/

от admin
