Простой и мощный пеногенератор из огнетушителя. Схема пеногенератора из огнетушителя

Как только не называют это небольшое, но вместе с тем очень важное приспособление, используемое для бесконтактной мойки автомобилей. И чтобы не путаться с определениями, давайте здесь будем именовать данные устройства аналогично заголовку статьи – пенные насадки.

Кроме того, необходимо сразу уточнить, что в этом материале речь пойдет исключительно о профессиональных устройствах, т.е. пенные насадки для бытовых автомоек рассматриваться не будут. Дело в том, что большинство бытовых пенных насадок, мягко говоря, далеки от идеала, а их конструкция и исполнение не позволяют добиться требуемых результатов при пенообразовании. Другими словами использование непрофессиональных (бытовых) пенных насадок, как минимум, может привести к повышенному расходу автошампуня и плохому качеству мойки.

Принцип работы любой пенной насадки основан на эффекте эжекции. Если не углубляться в физику и, в частности, в законы гидродинамики, то можно сказать, что суть эффекта эжекции состоит в передаче энергии от одной среды, движущейся с большой скоростью, к другой. Согласно закону Бернулли (великий физик и математик Даниил Бернулли – ссылка Википедия) поток воды внутри пенной насадки, создает в сужающемся сечении пониженное давление одной среды, что вызывает «подсос» в нее другой среды (моющий раствор из баллона), которая затем переносится и удаляется от места всасывания энергией первой среды.

Для обеспечения максимального моющего эффекта недостаточно нанести на поверхность автомобиля моющую смесь в жидком виде, ведь это, откровенно говоря, можно было бы сделать и не прибегая к пенной насадке. Однако, практический опыт показывает, что гораздо лучшего результата можно достичь при нанесении моющего средства именно в виде пены. Для перевода автошампуня из жидкого состояния в пену в конструкции пенной насадки предусмотрен специальный вкладыш, именуемый в народе «таблеткой». Он представляет собой небольшой цилиндр (диаметр около 10 мм, высота

7 мм) тонкой спрессованной проволоки из нержавеющей стали. При этом между ее волокнами есть так называемые «поры», проходя через которые моющий раствор преобразуется из жидкости в пену. Как раз в ту пену, которая наносится на автомобиль и обеспечивает качественную бесконтактную мойку кузова.

Рис. 1 Пенная таблетка

В конструкции пенной насадки предусмотрен также механический регулятор расхода моющего средства — вентиль. Его функция в увеличении или уменьшении условного проходного диаметра потока воды через пенную насадку. Если мы вернемся немного назад и вспомним про великого физика Бернулли, вследствие чьего закона и работает наше устройство, то сможем понять, как именно изменение условного проходного диаметра влияет на расход автохимии. При минимальном проходном диаметре (полностью закрученный вентиль) скорость потока воды максимальная, при максимальном (полностью открученный вентиль) — минимальная. По закону Бернулли, чем выше скорость потока, тем больше жидкости из другой среды этот поток может устремить за собой. В итоге получаем, что при различных положениях регулировочного клапана расход моющего средства отличается: клапан закручен – расход автохимии большой, клапан откручен – расход маленький. Таким образом, это нехитрое приспособление при умелом использовании позволяет гибко регулировать состав наносимого раствора, добиваясь тем самым значительной экономии моющего средства.

Последнее по порядку (но не по значению. ) о чем стоит упомянуть, говоря о конструкции пенных насадок – это узел регулировки струи пены. Он представляет собой две пластины из нержавеющей стали, расположенные внутри цилиндрического полого корпуса (регулятора струи). При вращении этого регулятора пластины либо сводятся, либо разводятся, что непосредственно влияет на форму поперечного сечения струи пены, которая при этом изменяется от круглого пятна небольшого диаметра до узкой полосы, охватывающей сразу значительную часть поверхности кузова автомобиля. Как показывает практика, большинство мойщиков предпочитают именно последний вариант, поскольку он позволяет наносить моющий состав равномернее, экономичнее и значительно быстрее.

Пенные насадки , как и любая другая техника, требуют бережного отношения и, хотя бы изредка, — технического обслуживания.

Основные моменты, на которые следует обращать внимание при эксплуатации и обслуживании:

  1. Пенная «таблетка» имеет обыкновение забиваться грязью, примесями и прочим мусором, который так или иначе может присутствовать в воде. Для увеличения срока службы «таблетки» внимательнее относитесь к чистке/замене водяных фильтров, а также к чистоте раствора моющего средства. Также необходимо избегать попадания грязи на соединительные поверхности пенной насадки и АВД (аппарата высокого давления).
  2. Необходимо помнить, что использование пенной насадки в качестве распылителя жидкого воска значительно снижает ресурс пенной «таблетки». Воск, как ни что другое, забивает ее поры. Пенообразующие свойства резко падают и, как следствие, ухудшаются рабочие характеристики насадки.
  3. Не повредит устройству и периодически проводимая полная разборка с прочисткой деталей, каналов и клапана. Попадание песчинок грязи в регулировочный клапан вызывает повышенный расход моющих средств, которого как раз и можно избежать путем несложной профилактической прочистки.
  4. Очень аккуратно производите разборку и сборку приспособления. Большинство деталей пенной насадки изготовлены из латуни и поэтому вероятность повреждения устройства вследствие неаккуратного обслуживания достаточно велика.

В заключении приведем некоторую классификацию профессиональных пенных насадок.

Их основное различие в стыковочных элементах «курок-насадка». Каждый производитель автомоечной техники предпочитает использовать именно свои стыковочные детали, будь то быстросъемные соединения различное конфигурации, гайка, штуцер или поворотно-клиновой запорный механизм.

Источник: https://studysocial.ru/prostoi-i-moshchnyi-penogenerator-iz-ognetushitelya-shema-penogeneratora/

Как работает пенная насадка

Здравствуйте, дорогие друзья! Сегодня у нас очень интересная тема. Особенно для тех, кто предпочитает мыть машину своими руками или думает, что для автомойки нынешние цены слишком завышены. То есть собирается переходить от услуг профессиональных моек к ручной. Потому тема нашего разговора — это пеногенератор.

Но только не ГПСС, который применяют для тушения пожаров путем подачи пены. И не генераторы для пенобетона. Хотя их аренда может некоторых заинтересовать, все же речь не о них.

Мы говорим про специальное устройство высокого давления, которое применяется для бесконтактной мойки авто. Такой себе садовый инструмент, позволяющий на территории частного дома или даже во дворе многоэтажки (кто не боится соседей или других угроз), помыть собственную машину.

Конечно, работа может выполняться с помощью обычного опрыскивателя низкого давления. Однако из опрыскивателя получить высококачественный результат не удастся. А вот пенники создают однородную и мелкодисперсную пену. За счет нее и достигается прекрасный эффект. Сам пользуюсь, потому знаю, о чем говорю.

Особенности устройства

Не так важно, покупаете вы итальянский генератор пены или заказываете из Китая, конструктивно все они выглядят примерно одинаково.

В состав конструкции входит:

Специальная форсунка, а также создающая пену таблетка обеспечивают подачу этой смеси под высоким давлением. Как результат, машина быстро покрывается слоем, который счищает грязь.

Полностью бесконтактным такое мытье не назовешь. Если нужен результат, придется поработать еще и губками или щетками.

Важной характеристикой, от которого зависит работа и лучший показатель эффективности, является объем бака. Обычно их делают на 25-100 литров. Сжатый воздух, подаваемый из баллона, должен иметь давление 5-6 бар. На выходе ручной пеногенератор имеет специальный регулятор. Он позволяет контролировать давление за счет встроенного манометра.

Спреер или генератор?

Вот здесь возникает очень важный момент. Если вам нужна минимойка, советую выбирать именно пеногенератор. Хотя многие продавцы для мойки автомобиля предлагают купить спреер. Некоторые и вовсе выдают обычный спреер за якобы высокоэффективный генератор пены.

Еще по теме  Насос гур форд мондео 4 ремонт своими руками

В некоторых случаях универсальный спреер может неплохо себя проявить. Но он уступает пеннику, поскольку не способен создавать такую же стойкую пену. На выходе вы получаете обычную эмульсию, эффективность которой значительно ниже.

Потому научу вас отличать спрееры от генераторов.

  • схема спреера не предусматривает наличие регулятора для контроля качества смеси;
  • у спреера форсунка на выходе имеет больший диаметр, чем у пенника.

Этих отличительных характеристик достаточно, чтобы сделать правильную покупку.

Если говорить конкретно о производителях, то стоит обратить внимание на следующие бренды:

  • Керхер (Karcher);
  • Муссон;
  • Штиль (Stihl);
  • Huter (Хутер);
  • Бош (Bosch);
  • Elitech;
  • Procar;
  • Idrobase;
  • Интерскол;
  • Чемпион;
  • Патриот.

Из ценовая категория разная, так что опирайтесь на доступный бюджет. Сразу скажу, что дешевые устройства брать не стоит. Из опрыскивателя хорошего качества будет пользы больше, чем от низкосортного пенника.

Зайдите на Алиэкспресс, почитайте отзывы, изучите разные магазины. Интернет работает 24 часа в сутки, потому информацию о той или иной модели можно узнать всегда.

Как работает пеногенератор

Теперь изучим принцип работы такого устройства. А какой он? Работа осуществляется на основе достаточно понятных процессов.

Если коротко, то за счет сжатого воздуха специальный шампунь проходит через пенообразователь и получается готовый продукт, то есть пена. Условно процесс образования делится на два этапа.

  • Первичная пена. Струя воды под действием высокого давления через жиклер выходит и смешивается с шампунем. Параллельно в смесь добавляется воздух, подающийся через специальные отверстия. Но такая пена не обладает нужными характеристиками, потому для мытья машины не подойдет.
  • Готовая пена. Здесь основную роль играет так называемая таблетка. Смесь, которую мы получили на первом этапе, проходит на высокой скорости через таблетку. Это небольшое устройство, обеспечивающее создание пенной массы с нужными характеристиками. Вспенивающая таблетка изготавливается из проволоки, устойчивой к коррозии. У них есть разная величина ячеек. Важно получить пену высокой кратности. Это непосредственно влияет на качество мытья машины.

На выходе мы получаем струю пены, которая легко наносится с помощью шланга на автомобиль, а затем смывается водой.

Преимущества и недостатки

Подобная минимойка высокого давления обладает важными преимуществами:

  • составляющие жидкости преобразуются в пену без потерь;
  • на выходе создается устойчивая смесь с отличными моющими свойствами;
  • расход и параметры пены можно настраивать;
  • один заряд баллона на 50 литров позволяет отмыть от 10 до 15 авто.

Но есть и пара недостатков:

  • придется постоянно перезаправлять баллон сжатым воздухом;
  • нужно устанавливать компрессор.

Имея в распоряжении хорошую мойку, применив специальный адаптер, вы сможете объединить их в общий прибор. Отличное решение для тех, кто уже успел обзавестись мойкой и хочет повысить эффективность работы своего оборудования для мытья машины.

Кто-то даже создает самодельный аппарат из огнетушителя или других подручных средств. Есть даже ряд специальных видео, где все наглядно показано. Но я бы не рекомендовал заниматься подобными вещами. Если вы хотите себе устройство для подачи пены и действительно качественной мойки машины, не пожалейте денег и купите себе пусть даже китайский, но хороший генератор.

А вот доработка — это другой вопрос. Покупая бытовой или профессиональный пенник, многие отмечают, что некоторые запчасти обладают недостаточной эффективность.

Немного о доработке

Как сделать так, чтобы пеногенератор работал еще лучше? Здесь речь идет о повышении производительности, то есть увеличении количества создаваемой пены.

Никакой сложный ремонт не потребуется. Да и открывать чертеж генератора не придется. Суть доработки заключается в том, чтобы начала лучше работать насадка.

Отмечу, что многие пенники испытывают проблемы со смешиванием компонентов из-за несовершенства штатной насадки. Вода подается под низким давлением, потому шампунь хоть и попадает в смесь, но полноценного смешивания не происходит. Есть модели со слишком узким отверстием, через которое подается шампунь. Вода просто не позволяет моющему средству протолкнуться туда.

Существует два метода, с помощью которых можно доработать недостаток заводских пенников.

    Заменить форсунку. Вам понадобится винтогайка. Это крепеж, который применяют в компьютерах и на нем держится материнская плата. Плюс в том, что гайка мягкая и ее легко сверлить. Потребуется сверло диаметром 1 мм. На низких оборотах делает отверстие посередине гайки, не повредив резьбу. С торцевой стороны делается шлиц для отвертки. Полученное приспособление вкручивается в насадку. Это не все. Берем такую же гайку, но немного большего размера, а также сверло на 2 мм. Сделайте отверстие, напильником расширьте на конус. Только с той стороны, которая будет обращена внутрь насадки. Установите форсунку. Возьмите стержень от ручки (лучше гелевой) и отрежьте трубку длиной 30-40 мм. Сверху насадки делается отверстие около 4,6 мм. Это в идеале. Так трубка встанет плотно. Обработайте все герметиком, дождитесь высыхания и проверяйте работу пеногенератора.

Цена подобной доработки может быть нулевой, если в распоряжении окажутся необходимые материалы.

О шампунях

А где купить шампуни? В любом магазине автомобильной химии. Но очень важно понимать, как пользоваться специальной химией.

Такие города как Москва, Екатеринбург, СПб и многие другие предлагают огромный ассортимент специальной активной пены. Если быть точнее, то продается концентрат.

Старайтесь выбирать качественные смеси, которые пользуются популярностью. Никогда не берите концентраты с показателем рН более 12. Более агрессивные смеси могут разъедать лакокрасочное покрытие, хромированные детали, резиновые уплотнители и пр.

Также нельзя, чтобы в составе шампуня присутствовал компонент под названием гидроксид натрия или просто каустическая сода. Ею злоупотребляют производители, поскольку она эффективно уничтожает грязь и дешево стоит. Но одновременно с этим наносит лакокрасочному покрытию огромный ущерб.

Используется шампунь согласно руководство производителя. Обычно на 1 литр воды идет до 20 грамм средства. Но показатели могут отличаться. Смотрите на этикетку.

Конечно, на фото продавцы генераторов демонстрируют просто чудодейственный эффект от бесконтактной мойки. Но на практике она занимает больше времени и сил. Если вы любите мыть машину своими руками, то наличие пеногенератора существенно упростит задачу, если сравнивать со стандартным набором из ведра с водой, губки и автомобильного шампуня.

Пишите свое мнение касательно пеногенераторов. Будет интересно обсудить их вместе с вами. Для тех, кто по каким то причинам не хочет иметь свой пеногенератор и мойку, советуем ездить на мойку самообслуживания. Информацию о ней уже размещена на сайте

Не забывайте подписываться, рассказывать о нас друзьям и читать наши новые материалы!

(2 оценок, среднее: 4,50 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

На современных автомойках одним из самых востребованных и качественных видов услуг является мойка бесконтактная. Такой способ позволит не только быстро очистить автомобиль от пыли и грязи, но и сбережет лакокрасочное покрытие машины, не оставив на нем сколов и царапин. Такую же «баню» для своего железного коня можно устроить и в домашних условиях. Для этого вам потребуется пенная насадка. Своими руками ее изготовить или приобрести в магазине − личное дело каждого. Купить, конечно, проще, но самостоятельное изготовление обойдется дешевле, хотя и потребует определенных навыков.

Бесконтактная мойка

Моющий эффект у такого типа мойки достигается за счет специального автошампуня, который наносят с помощью специальных устройств − это и есть пенные насадки. Сам процесс выглядит так:

  • Кузов автомобиля тщательно обливается водой, желательно под большим напором. Это нужно для того, чтобы размочить и смыть большую часть присохшей грязи.
  • В соответствии с инструкцией к аппарату приготавливается моющий раствор. Обычно это концентрат автошампуня, разбавленный водой.
  • Теперь используется пенная насадка для мойки − автомобиль обильно покрывается пеной, двигаться при этом нужно снизу вверх.

Как устроен пеногенератор

Принцип бесконтактной мойки очень прост − чем больше пены, тем чище автомобиль. Для получения хорошего результата вам понадобится пеногенератор. Это специальный баллон или другая емкость объемом 20-100 л, в которую заливается автомобильный шампунь или особый реагент, разведенный водой. В сосуд при помощи компрессора подается давление не менее 60 бар − этого достаточно для выброса смеси через специальный шланг-пистолет.

Еще по теме  Ремонт гидроусилителя руля маз своими руками

Устройство и принцип работы пенной насадки

Теперь давайте поговорим о том, что же представляет собой устройство для получения хорошей пены. Специальная пенная насадка своими руками − дело достаточно хлопотное, трудоемкое и, скорее всего, потребует специальных навыков. Честно говоря, проще купить готовую, ну если не всю, то хотя бы некоторые детали. В комплект входят:

  • бутылка из толстого пластика, примерно на 1 л;
  • пенораспылитель (вот как раз с его изготовлением и могут возникнуть проблемы);
  • всасывающая пластиковая трубка.

Пенораспылитель имеет специальные регуляторы:

  • Первый − барашковый, расположен сверху прибора. Он представляет собой специальный микрометрический винт с жиклером для регулировки отверстия штуцера и применяется для регулирования подачи автошампуня в смесительную камеру.
  • Второй − цилиндрический, расположен спереди и представляет собой специальные «лапки» типа утиного клюва, раскрывающегося под углом до 40˚. Это позволяет превратить обычную струю смеси в вертикальный веер и увеличить площадь разбрызгивания.

Еще один очень важный элемент пенораспылителя − пенная таблетка. Своими руками ее изготовить очень просто, и это немаловажно. Таблетка − это расходный материал, который требует периодической замены, особенно при неправильной эксплуатации прибора.

Пенные насадки: причины поломки

Для того чтобы прибор работал исправно, нужно соблюдать несколько простых правил:

  • нельзя бросать пенную насадку на землю, это может стать причиной засорения таблетки или жиклера подачи раствора;
  • не стоит бросать прибор на твердые поверхности, так как насадка имеет много пластмассовых деталей, которые могут треснуть;
  • после использования пенной насадки промойте ее;
  • не оставляйте готовый раствор в бачке насадки, лучше перелить его в отдельную емкость и спрятать подальше от детей.

Что такое пенная таблетка? Почему она выходит из строя?

Одной из основных деталей устройства является таблетка для пенной насадки. Именно она отвечает за качество пены и ее количество. Выход из строя этого элемента может полностью парализовать работу мойки.

  • произошел износ пенной таблетки из-за частого использования прибора;
  • сеточка забилась песком или грязью, поскольку прибор часто бросали на землю;
  • внутри таблетки засохли остатки моющего раствора, так как прибор не промыли после предыдущего использования;

На больших коммерческих мойках сеточка меняется довольно часто − раз в 2-3 месяца, а в домашних условиях одной таблетки хватает на несколько лет, конечно, при условии правильной эксплуатации.

Как изготовить таблетку своими руками

Что же делать, если причиной поломки стала неисправная сеточка, а машину нужно помыть срочно, да и тратиться не хочется. Выход один − изготовить такое устройство, пенная таблетка, своими руками, тем более что сделать это очень просто. Дело в том, что таблеткой эта штука называется только из-за формы, а на самом деле это небольшой цилиндр из прессованной проволоки. Поэтому изготавливается пенная таблетка своими руками очень просто. Для этого нужно взять обычную металлическую мочалку для мытья посуды и спрессовать ее в плотный комок.

Меняем сеточку шаг за шагом

Осталось только заменить пенообразующий элемент. Для того чтобы поменять таблетку, совсем не обязательно полностью разбирать пенообразователь. Делать это нужно так:

  • на одной из пластмассовых частей есть штифт − вытаскиваем его при помощи тонкого сверла или шлицевой отвертки;
  • снимаем пластмассовый кожух регулятора струи;
  • теперь вынимаем направляющий блок − «уточку»;
  • при помощи гаечного ключа нужного размера откручиваем держатель пенной сеточки;
  • с помощью отвертки или сверла выталкиваем пенную сетку из тела держателя;
  • запрессовываем новую таблетку;
  • снова затягиваем держатель пенной таблетки, не забыв при этом нанести на резьбовое соединение слой герметика;
  • дальше все действия производим в обратной последовательности: вставляем «уточку», возвращаем на место кожух и штифт.

Вот и все, пенообразователь снова готов к работе.

Как промыть пенную насадку

Для того чтобы пенная сеточка служила вам дольше, после каждого использования нужно обязательно промывать пенообразователь. Делать это нужно так:

  • присоединить насадку к пистолету мини-мойки (если вы уже успели все разобрать);
  • снять бачок для реагента и слить остатки моющего средства в другую тару;
  • тщательно промыть бачок;
  • нажать на «курок» пенного пистолета и держать его до тех пор, пока из насадки не пойдет чистая вода.

Проводите такую процедуру после каждого использования мойки, иначе пенная таблетка может засориться. Остатки моющей пены могут забивать жиклер или саму сетчатую таблетку, спрессовываться внутри и перекрывать выход пены. Если так случилось, сеточку можно попробовать починить. Для этого ее нужно вынуть и замочить в керосине на некоторое время, после чего попытаться прочистить механическим путем при помощи спицы или толстой иглы. Если вышеуказанные манипуляции не принесли желаемого результата, то пенную таблетку придется заменить.

Доработка пенной насадки своими руками. Нам нужно больше пены, милорд

Доработка пенной насадки своими руками производится, исходя из технических особенностей этого устройства. Чтобы понять, как следует дорабатывать этот механизм, нужно сначала понять его принцип работы. Проблемой штатных насадок является сложность эжекции (смешивания) шампуня с водой. Происходит это по причине низкого давления несущей жидкости (воды). В итоге, моющее вещество не попадает в смесь или попадает, но не смешивается. В итоге, такая насадка становится полностью бесполезной.

В некоторых моделях отверстие для подачи шампуня оказывается слишком узким, и он не подается, задавленный потоком воды. Причину проблемы можно определить на глаз. При малом давлении воды шампунь будет расходоваться, но вместо пены вы получите мыльную эмульсию. Во втором варианте моющее средство просто не будет расходоваться.

Отечественные умельцы наловчились исправлять недоработки инженеров, и существует несколько способов ремонта. Рассмотрим их более подробно.

Доработка заключается в замене форсунок. Для изготовления этих элементов конструкции вам потребуются крепежные элементы компьютера. Называются они винтогайки. Берем короткую. Именно такой крепится материнская плата. Точнее эта гайка вкручивается в корпус, а уже к ней прикручивается обычным винтом материнка. Металл, из которого сделан этот элемент, достаточно мягкий и легко сверлится.

Берем сверло 1 мм, этого будет достаточно. Устанавливаем его в шуруповерт. Если не будет получаться зажать сверло в патрон, то можно ножку обернуть в несколько слоев изоленты. Далее аккуратно на самых низких оборотах просверливаем отверстие в середине крепежного элемента компьютера. Постарайтесь сохранить наружную резьбу, она вам еще сгодится. После чего, аккуратно делаем на торце напильником шлицы под плоскую отвертку. Остается аккуратно вкрутить в насадку готовую форсунку.

Таким образом, вода оказывается разогнанной до большого напора. Но, она начинает пролетать камеру насквозь, совершенно не затягивая в процесс шампунь. Поэтому, приступаем ко второй части доработки.

Для этого, вам потребуется найти крепление аналогичное использованному для предыдущей форсунки. Но, только немного длиннее. Далее берем сверло, но более толстое 2 мм. После того, как отверстие будет готово, с помощью напильника расширяем его на конус. Делать это нужно со стороны, которая после будет смотреть внутрь насадки. Устанавливаем готовую форсунку.

Далее берем стержень от гелиевой ручки. Отрезаем от него трубочку около 3-4 см. далее сверлим отверстие вверху насадки. Желательно сделать его 4,6 мм. Это позволит вставить трубочку максимально плотно. Следите, чтобы внутри трубка не торчала на пути потока воды. Замазываем все вокруг трубки герметиком и можно пользоваться пенообразователем. Если трубка будет открыта, то вы получите замечательную пену. Перекрыв доступ воздуха, заткнув трубку, вы получите просто мыльную воду.

Следующий способ подойдет для моделей насадок с сеточкой, которая разбивает струю воды создавая эффект пены. К сожалению, на многих таких пенообразователях сеточки быстро изнашиваются. Также форсунка далеко не всегда обеспечивает должный напор. Имеет смысл изменить конструкцию и поменять некачественные элементы. Для этого вам понадобится следующее:

Источник: https://o-ladagranta.ru/kak-rabotaet-pennaja-nasadka/

Пеногенератор из опрыскивателя своими руками

Прежде чем начать самостоятельно изготавливать пенообразователь, стоит, как следует, разобраться, что собой представляет этот прибор! Вымыть автомобиль бесконтактным способом, невозможно без пеногенератора. Самые главные функции такого типа устройств это: формирование пены нужной вам плотности, и равномерное ее распределение по всей поверхности автомобиля. Процесс этот проходит таким образом: струя воды проходит через резервуар в котором находится моющая жидкость (которую используют в пеногенераторах), после чего перемешивается со струей воздуха, который поступает сквозь специальное отверстие. В результате этого и образуется пена, но она все еще не годится для использования. Для того, чтобы получить пену определенной плотности, она под очень большой скоростью, подается на специальную пенящую таблетку, после чего субстанция нужной плотности выходит наружу.

Еще по теме  Ремонтируем бампер самостоятельно от пайки до покраски.

Пеногенератор из опрыскивателя своими руками

Пенокомплект как разновидность пеногенератора

В гаражных условиях лучше использовать пенокомплект – вариация оборудования для бесконтактной мойки авто.

Пеногенератор из опрыскивателя своими руками

Пистолет с насадкой для мойки. Подключается через шланг к мойке высокого давления

Это оборудование работает несколько по-иному. В нем тоже имеется емкость, но она значительно меньше по объему, чем у пеногенератора – всего 1 литр. Также в конструкцию его входит пенообразователь, который сразу же и играет роль пистолета для нанесения. Но в отличие от пеногена, пенокомплект работает не от компрессора, он является насадкой для моек высокого давления.

Пеногенератор из опрыскивателя своими руками

Емкость с пенообразователем, по другому называется пенная насадка для бесконтактной мойки

Схема пенной насадки

Работает пенокомплект так:

  1. Он надевается на шлаг подачи воды из мойки высокого давления.
  2. После включения мойки в работу, вода под высоким давлением подается на пенообразователь, а оттуда – в емкость, заполненную моющим средством, где и происходит первичное пенообразование.
  3. Получившийся в емкости раствор подающаяся вода выдавливает снова в пенообразователь, где он проходит через пенообразующую таблетку.
  4. На выходе из таблетки образуется мелкодисперсная пена, которая через раструб подается на поверхность кузова.

Для удобства работы к пенообразователю можно подсоединить удлинители (копья) разной длины, чтобы обеспечить нанесение пены на любую поверхность авто, в том числе крышу и днище.

Получаемую на выходе из пенокомплекта струю тоже можно регулировать при помощи установленного на пенообразователь вентиля.

  • малыми габаритными размерами;
  • получаемой на выходе пены хорошего качества;
  • простотой заправки (не требуется вода для создания раствора);

Из-за получаемой на выходе мощной струи, расход моющего средства у такого оборудования несколько выше, чем у пеногена. В целом это вполне приемлемый вариант для бесконтактной мойки авто в домашних условиях. Да и стоит пенокомплект значительно дешевле, чем пеногенератор.

Строение устройства и его специфика

Для начала стоит разобраться в функциях и составе прибора, если хотите собрать. Это металлический бак, ёмкостью до 100 литров, состоит из заливной горловины, сливного клапана, 2 штуцера, затем присоединяется насадка для распыления пены. Бак, его (2/3) заполняется специальным средством (10 мл) и 1 литр воды.

В специальном шампуне содержится воск, который выполняет защиту кузова машины. Когда бак заполнится, начинает работать компрессор, выходит сжатый воздух в бак. Давление должно быть не менее 6 атмосфер. Также, вода и средство подаются раздельно. Её разводят в пистолете, самому такую смесь изобрести намного сложнее.

В баке формируется пена и выходит через фильтр, распылитель находится в насадке, манометр следит за давлением, а водоизмерительная трубка за степенью наполняемости. Такое приспособление помогает человеку, он не взаимодействует с химическими средствами. Скорость мойки составляет около 20 минут.

Как самостоятельно сделать пеногенератор для мойки

Пеногенератор из опрыскивателя своими руками

Пеногенератор в сборе

Рассматривая конструкцию обеих типов оборудования, можно заметить, что основным компонентом их является пенообразующая таблетка, которую вполне можно купить отдельно. А значит и изготовить пеногенератор своими руками вполне возможно.

Самый простой способ изготовления – это взять за основу обычный садовый опрыскиватель и немного его переделать. В начале упоминалось, что конструктивно пеногенератор и опрыскиватель сходны, и этот факт часто используется при создании самодельного пеногена.

Далее рассмотрим одну из простейших конструкций пеногенератора, который можно самостоятельно изготовить из подручных средств. Итак, понадобиться:

Пеногенератор из опрыскивателя своими руками

Сгоны для пеногена

Пеногенератор из опрыскивателя своими руками

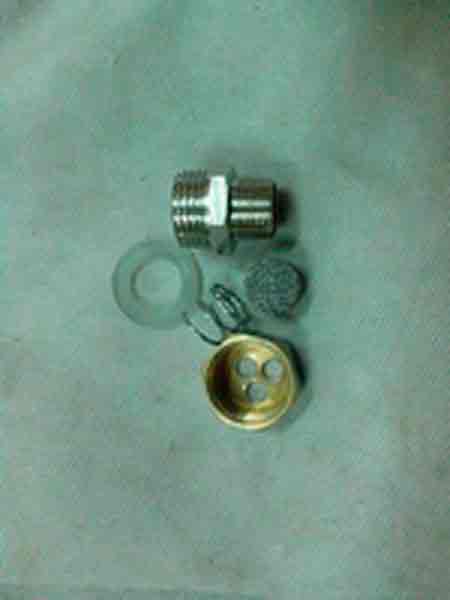

Таблетка для пены в сборе

  • опрыскиватель (объем может быть разный);
  • два сгона ½ дюйма и гайки для них;
  • обратный клапан;
  • штуцер воздушный;
  • пенообразующая таблетка и переходник для нее;
  • металлическая трубка.

Имея все это, можно приступать к переделке:

Пеногенератор из опрыскивателя своими руками

  1. Срезаем с опрыскивателя клапан сброса давления и штуцер для подсоединения шланга.
  2. В полученные отверстия вставляем сгоны и фиксируем их гайками с двух сторон и используя уплотнительные прокладки.
  3. На один из сгонов устанавливаем трубку (чтобы она чуть не доставала до дна емкости), обратный клапан и воздушный штуцер.
  4. На второй сгон через переходник накручиваем пенообразующую таблетку.
  5. Ручной насос накачки давления опрыскивателя необходимо полностью заглушить, поскольку он не понадобится, и будет выполнять только роль крышки бачка.

Видео: Пеногенератор своими руками

Остается только подсоединить шланг к выходному штуцеру таблетки, на второй конец которого надеть садовый пистолет-распрыскиватель. На этом можно считать изделие готовым.

Работать с ним не так удобно, как с заводским оборудованием, но вполне приемлемо. Чтобы помыть машину необходимо:

заправить емкость моющим раствором (на 2/3);
подсоединить компрессор и закачать воздух в баллон (важно проследить за давлением и не превышать допустимые нормы);
после открытия клапана распылителя воздух выдавит раствор, продавит его через таблетку, и на выходе из пистолета получим пену вполне приемлемого качества;

Из неудобств самодельного пеногенератора можно отметить надобность в периодической подкачке давления, поскольку регулятором самоделка не оборудована, а также невозможность отрегулировать выходящую струю.

Но описанную конструкцию можно всегда доработать, установив дополнительно оборудование, чтобы устранить недостатки и повысить удобство работы с пеногенератором.

Пеногенератор из опрыскивателя своими руками

В данной статье описывается особенности их конструкций, как изготовить его для мойки, как сделать насадку.

Мойка автомобилей имеет ряд особенностей, главное не повредить лакокрасочную конструкцию автомобиля. На современных авто мойках имеются не очень качественные пистолеты, которые не очень хорошо отмывают машину часто ломаются. Гели превращают в пену с помощью этого прибора или дозаторов. Помыть машину таким способом можно и дома. Стоит сделать такое приспособление самому.

Как самостоятельно изготовить устройство

Всем известно, что у людей с хорошей смекалкой достаточно развито воображение, поэтому изобрести второй раз велосипед, для них не составит сложности, не исключение и самодельный пеногенератор. Таким образом, если у вас есть необходимость, то, наверное, возникает и желание сделать этот прибор, для которого необходимы следующие материалы: набор ключей (гаечных), болгарка, ну и непосредственно те элементы, которые нужны для самого пенообразователя (форсунка, пистолет, шланги, баллон, стандартный компрессор).пенообразователь для мойки

Пеногенератор из опрыскивателя своими руками

В качестве корпуса (бака) можно использовать самую обыкновенную канистру из-под масла или бензина (объемом не менее 15 литров). Конечно, лучше всего для этих целей подойдет использованный баллон из-под огнетушителя. Дело в том, что металлическая емкость может выдержать давление более мощных атмосфер, чем пластик. Это позволит создавать пену большой плотности. Компрессор стоит выбирать из расчета на объем бака, но лучше взять с запасом в 5-10 литров.

После того, как определились с емкостью и компрессором, следующим шагом будет подсоединение трубки. Возьмите дюймовую трубку длинной в 75 сантиметров. В средину трубы, спиралью, поместите леску разного сечения таким образом, чтобы она образовала стенку. После, необходимо закрыть трубку с двух сторон, на конец трубки из которого будет выходить пена, насаживают специальную насадку с отверстием (резьбовая насадка для пены), либо же в качестве такой насадки можно использовать обыкновенную насадку газонного опрыскивателя. Со второй стороны насаживают переходник в форме буквы Т, к которому присоединяются шланги от компрессора и емкости с моющим средством. Чтобы прикрепить насадки и их не сорвало под напором, воспользуйтесь монтажным клеем, я думаю проблем его приобрести нет. Также с его помощью скрепите и шланги, которые будете подсоединять к насадке.

Пеногенератор из опрыскивателя своими руками

Вот грубо говоря, готов элементарный пенообразователь. Теперь можно заливать жидкость и включать компрессор.

Приличный пенокомплект стоит 2000 – 2500 рублей, плюс добавим 1000 рублей на трубку, заглушку и клей, ну и 500-600 рублей на компрессор. Итог самостоятельного сбора пенообразователя равен приблизительно 4000 рублям, в то время как цена профессионального приспособления стартует от 9000 рублей. Ну а если же у вас есть ненужный компрессор, да и трубка, я думаю в гараже найдется, это устройство обойдется вам в копейки.

Теперь помимо экономии на покупке пеногенератора, вы сможете экономить на специализированных автомойках.

Источник: https://mr-build.ru/newsanteh/penogenerator-dla-mojki-svoimi-rukami.html

от admin
