чаще всего балансировочному станку требуется калибровка которая проводится мастером который проверяет вал на люфты и точность работы, говорит какие запчасти необходимы для его точной и нормальной жизнедеятельности, продуктивности, что бы поправить дисбаланс, можно устранить самому но лучше всего вызвать механика который проведет полную диагностику и сделает первичную настройку параметров. Как оказалось, для клиентов в инструкции прописывается народная процедура для простоты проведения. Зачастую шиномонтажник входя в сервисный режим сам неправильно настраивает, меняет веса, балансир начинает не правильно работать, появляется разброс показаний, не корректно считывает груза, может показывать ошибки, во время балансировки может сбросить обозначения. на примере тромельберг имеет два регламента, одна пользовательская другая заводская в большинстве случаев простая наладка не помогает и надо восстанавливать сервисные значения для каждого аппарата есть свой пароль для входа в секретный строй, сделан специально для того чтоб пользователь не сбил основные регулировки программы выполняется только специалистом обслуживающим инженером.

грузовые балансирные трудяги калибруются в легковом автомобиле.

проверка делается 2 раза в год перед шиномонтажным сезоном. Т/О производится 1 раз в год.

Ремонт шиномонтажного станка, чаще всего происходит из за несвоевременного обнаружения лубрикатора в котором уже нет ничего, это приводит к быстрому износу резиновых манжет. зажимные кулачки не держат , диск выскакивает из лап захвата, не отжимает резину, многие грешат на нехватку атмосфер и начинают накручивать давление, хотя для плановой трудоспособности аппарата хватает 6-8 бар это указывает сам производитель данного оборудования

Для нормальной работы разбортировщика необходимо ежедневное техническое обслуживание в виде очистки загрязнений в рабочей зоне и проверки блока подготовки воздуха(при необходимости долить) лубрикатор должен быть настроен 1 капля на 4 цикла

До вызова мастера можно немного привести его в чувства, взять трансмиссионки и залить в воздушный шланг который идет в магистраль, пару раз нажать на педаль сжатия и разжатия стола, так же на отбортовщик, чтоб масло разбежалось по системе, на несколько дней хватит.

/ ремонт NORDBERG балансировок

/ калибровка NORDBERG балансировок

/ ремонт NORDBERG шиномонтажного станка

/ ремонт АЕТ балансировок

/ калибровка АЕТ балансировок

/ ремонт АЕТ шиномонтажного станка

/ ремонт CEMB балансировок

/ калибровка CEMB балансировок

/ ремонт CEMB шиномонтажного станка

/ ремонт HANTER балансировок

/ калибровка HANTER балансировок

/ ремонт HANTER шиномонтажного станка

аврал буквально в самом разгаре и основная масса отбортовщиков уже подготовлены к работе, это сезон отопительный где подключаем чайники, что бы попить кофе, чай, деятельно используем освещение, вытаскиваем обогревательные приборы которые почаще всего вставляем в розетку, если вы не взяли в толк о чем я, поведаю, все это выделяет просадку по вольтажу, подстанция вводит вспомогательные ресурсы, для выравнивания напряжение в сети, мы разом выключаем все электро потребители которые были включены, выходит прыжок мощности, который в самый неуместный миг имеет возможность спалить вашего балансировочного друга (точнее мозги,питания,управления ) плата довольно дорогая составляющая станка, в не редких моментах ее ремонтируют , в других случаях микросхему невозможно возобновить и приходится приобретать дорогостоящую зап часть, всего возможно избежать поставив незатейливый стабилизатор.

Буквально возможно подвести выводы промахов и упущенных вероятностей для шиномонтажников которые лишь только раскрылись и для коих сезон как стартовал например и завершился, а всего сего не произошло бы в случае если были изготовленыобычные и необременительные багаж которые выручили бы сезон и принесли средств 1-ое это балансировочный станок которых на нашем рынке довольно большое количество и стоимость качество беседует сама за себя в случае если мы беседуем о китайцах которые трудятся один сквозь рас и покупатели каждый день пожалуются на балансировку колеса, а это для последующего шиномонтажа нехорошая репутация, все находится в зависимости от свойства балансировки вернее о ее калибровке, китайский станок в случае если на нем прокрутить 10 большущих колес 20-24 радиуса то калибровка сбивается и станок начинает дурно балансировать колеса и здесь идут возвраты, это в случае если станок был откалиброван впоследствии приобретенияи установки а в случае если нет то дисбаланс на 1 сторону доходит до 30г на железном диске собственно что значит на литом диске это уже 50-90г но как рассказывается с данным ещё возможно трудиться станок станет выказывать 0-0 все лечится калибровкой сего станка, в случае если вы уж приобрели эту балансировку то приобретайте железную заготовку и автономно любое утро калибруйте данный станок, все это ещё трудится а ныне побеседуем о ординарном стабилизаторе напряжения который стоит 1000р-3000р для чего он необходим 1-оепервое для чего он необходим это он сглаживает усилие которое сервируется из ведущей сети а все мы знаем собственно что усилие каждый день скачет ввысь или же низ или же случается завышено или же напротив просажено , все это воздействует на показания самого станка, 2-ое для чего он необходим это защищает ваш станок от скачков напряжения эти скачки имеют все шансы разрушить оплату оплата питания или же оплата управления стоит от 10000р- 76000р это отлично в случае если данная оплата есть в наличии, но случается нередко собственно что данной платы элементарно нет и это ведет к иным расходам и потерям,
Про балансировку мы побеседовали кто то прислушался кто то нет как рассказывается у всякого своя башка на плечах, В данный момент возможно побеседовать о шиномонтажном станке который трудился трудился а затем взял и сломался (взорвался отжимной цилиндр , а все отчего вследствие того собственно что гайка которая завернута на штоке несколько отпущена для такого чтобы возможно было устроить колесо большей ширины, я согласен с что собственно что шток разламывается не незамедлительно а в процессе, собственно что случается когда мы отпускаем гайку и начинаем отбортовывать колеса большущий ширины случается выламывание метала и идут микротрещины которые в процессе возрастают а это приводит к обрыву наконечника штока с резьбой, формируется большущий удар по цилиндру который разрушает горшок, как правило подобный горшок не достаточно когда возможно возобновить , для тех кто трудится как раз например рекомендую купить вспомогательный отжимной цилиндр в сборе это даст для вас маленькую фору в сезон чтобы не упустить сам сезон, это касается и гарантийных станков, в случае если вы мыслите собственно что торговец со скоростью звука для вас его заменит вы заблуждаетесь, могу поведать образцовый беседа
— Добродушный денек у меня сломался станок надобно безотлагательно чинить
вам ответ
— свободных знатоков нет, к для вас может приехать на отпечаток неделе
всю неделю вы стоите и ожидаете мастера который подъедет.
прибывает знаток и глядит собственно что у вас сломалось(составляет бумагу сообщает собственно что сломалось готовит фотки)и уезжает со текстами все станет отдано в отдел гарантии они воспримут заключение и для вас его озвучат
сезон идет а вы все ожидаете гарантию

Еще по теме  Ремонт стартера батэ своими руками

Источник: https://www.naominaservis.com/remont-shinomontazhnogo-oborudovani

Ремонт шиномонтажных станков

Автомобильный сервис мероприятие ответственное, требующее наличия качественного оборудования и подготовленного персонала, проходящего переподготовку и дополнительное обучение, чтобы идти в ногу со временем, применяя новые методы диагностики и устранения неисправностей всех систем транспортного средства, поступившего для технического обслуживания. Одними из ключевых элементов технического оснащения являются оборудование для шиномонтажных работ.

Ремонт шиномонтажных станков

Шиномонтажное оборудование для предоставления качественной услуги по замене, ремонту автомобильных шин должен функционировать в исправном режиме. Чаще всего причиной выхода из строя станка шиномонтажного станка является отсутствие должного технического обслуживания и бережного отношения.

Необходимо следить за уровнем масла в блоке подготовки воздуха, во время сливать конденсат. Заливать только специальное масло, которое благодаря летучести обеспечивает смазку трущихся элементов стенда по всему объему. Выполнение этих простых правил ухода за техникой позволит избежать вызова профессионального мастера по ремонту.

Ремонт шиномонтажного оборудования, цены

Рассмотрим наиболее частые неисправности шиноремонтных станков.

• Выход из строя отжимного цилиндра. Чаще всего происходит из-за коррозии, которая вызывается отсутствием смазки, и попадании влаги вместе с воздухом. Цилиндр меняется как целиком, так и поэлементно. В том случае, если торцевая часть цилиндра выполнена из силуминового сплава нередки случаи ее разрушения в местах крепления к станку.

• Поломка подстольного распределителя. В отдельных случаях происходит разрушение ввиду повышенного износа редуктора, в других — из-за естественного износа трущихся элементов.

• Неисправность редуктора — одна из самых больших, но не самых частых проблем шиномонтажного стенда ввиду большой стоимости детали. Вызывается отсутствием смазки, нерасчетными нагрузками, или большим сроком эксплуатации.

• Неисправность двигателя. В большей степени подвержены этой проблеме двигатели с питанием на 220В. Это вызвано наличием дополнительных элементов — конденсаторов, пониженным напряжением сети, повышенной нагрузкой в редукторе, неисправностью реверсивного выключателя.

ремонт шиномонтажек в Москве.

• Поломка подстольных цилиндров приводит к слабому зажиму колеса в кулачках, что при проведении работ может повредить диск. Как правило, это происходит вследствие износа поршней цилиндров и пропускании давления воздуха.

• Неисправность педального узла чаще всего выражается в механическом повреждении педалей, потере герметичности пятиходовых клапанов. Пятиходовые клапаны можно ремонтировать (у нас в продаже имеются ремкомплекты) , но надо учитывать, что данная мера временная, и после замены некоторых элементов клапана, он не прослужит тот же период, что и новый. Ремкомплект пятиходового клапана желательно иметь в шиноремонтной мастерской для оперативного ремонта, чтобы не потерять клиентов из-за простоя оборудования.

Ремонт шиномонтажных стендов

Помимо перечисленных выше неисправностей, часто повреждаются монтажные головки, кулачки, пластины кулачков, фитинги, шкивы двигателя и редуктора, реверсивные переключатели (переключатели фазы) и прочие элементы. Практически все запасные части на самые популярные шиномонтажные станки в наличии в нашем магазине, другие доступны на заказ. Напоминаем, что мы обладаем собственной металлообрабатывающей мастерской, что позволяет нам изготовить многие детали в кратчайшие сроки. Также предлагаем провести не только выездной, но и капитальный ремонт оборудования на наших площадях. Работы, проведенные в стационарных условиях предпочтительнее в случае выявления серьезных повреждений в работе станка.

Если у Вас редкая модель шиномонтажного станка и запасных частей на него практически нет — тоже не беда. Мы адаптируем серийные детали для вашего стенда. Возможна установка реверсивных переключателей фазы, электродвигателей, отжимных и подстольных цилиндров, монтажных головок и некоторых других запчастей.

Источник: https://podnimi.net/nashi-uslugi/remont-oborudovaniya/remont-shinomontazhnyh-stankov/

Сайт автолюбителей

Полезные советы для начинающих и опытных автолюбителей. Здесь мы обсуждаем поиск неисправностей автомобиля по основным симптомам, и их устранение.

Домашняя шиномонтажка – Самодельный шиномонтажный станок своими руками

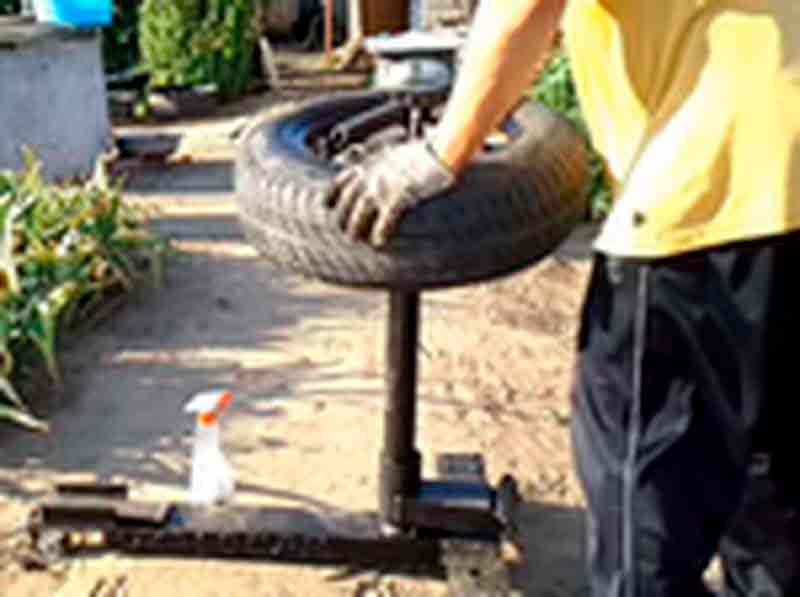

Самодельный шиномонтажный станок своими руками

Каждый автолюбитель может смастерить свой шиномонтажный станок. Нужно только желание и терпение. Эта статья поможет вам в сборке собственного станка и расскажет о некоторых хитростях.

Сделать такой шиномонтажный станок не так трудно. В отличие от других самодельных моделей, этот станок является мобильным. Он стоит на колесах. После работы его всегда можно перевезти в угол. Так он не будет занимать лишнего места.

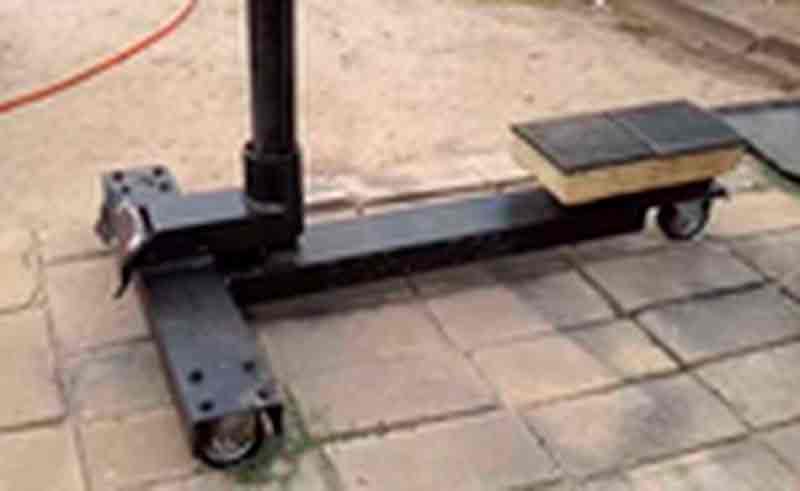

Конструкция довольно проста. Основание Т-образное, изготовлено из двух швеллеров шириной 100 мм. Длина одного швеллера оставляет 590 мм, а второго 800 мм. Свариваются они перпендикулярно друг другу.

Поверх трубы одевается передвижная лапка. Движется она за счет трубы, большего диаметра. Ее длина составляет 120 мм. К этой трубе приваривается небольшой швеллер. Главное сначала выточить на нем углубление, чтобы он обхватывал трубу. Вместо швеллера можно использовать сваренные вместе уголки.

К окончанию лапки приваривается пяточка. Пятка можно сделать из куска старого диска. В данном случае диск от «Жигули» Тут важно приварить в правильном расположении. Снизу пятка должна выступать, то есть ее необходимо приварить чуть ниже и под углом. На самой пятке можно наварить еще один небольшой кусок металла, так, чтобы он выступал еще ниже. Этот «зуб» поможет при работе со старыми, прикипевшими покрышками.

После того, как одели лапку, к стойке приваривается часть профильной трубы. Ее стенка не должна быть менее 3-х мм. Расстояние от приваренной профильной трубы до опущенной лапки составляет 450 мм.
Передвижная лапка и выступ из профилированной трубы в совокупности представляют механизм для отжатия покрышки.

На этом рассмотрение нижней части шиномонтажного станка заканчивается. Теперь приступим к верхней части.

Верхняя часть – это станина. На ней производится бортирование колес. Станину можно сделать из того же самого диска, от которого выпиливали пятку. Часть диска затем приваривается к трубе, меньшего диаметра, чем стойка. Сварка осуществляется снизу, чтобы шов не мешал. Трубу следует подобрать так, чтобы она не болталась внутри. А для фиксации можно в стойке и трубе станины просверлить отверстия, и в качестве фиксаторов использовать болты.

Для универсальности, в диске можно вырезать выемки для колес большего диаметра и колеса газели.

Верхушка станины поворотная и съемная. Вставляется по принципу труба в трубе. Это приспособление служит в качестве направляющей при бортировании.

Теперь рассмотрим самодельные инструменты, которые помогут легко производить работы по бортированию колес. Первым рассмотрим инструмент для разбортировки

Колесо устанавливается на станину и закручивается, что бы оно не крутилось. Затем, предварительно смазав шину, край поддевается монтажкой или маленьким ломом.

В получившийся зазор вставляется инструмент для разбортовывания и при помощи направляющей проводим по окружности диска.

Сборка колеса происходит следующим образом.

Шину необходимо обильно смазать. Язычок инструмента для сборки необходимо вставить в зазор между диском и шиной. Затем при помощи рычага вести инструмент по окружности, при этом второй рукой помогать шине цепляться за бортик диска. При необходимости инструмент можно приподнять.

Еще по теме  Ремонт электронного актуатора турбины своими руками

Дойдя до конца, колесо будет готово.

Видео: шиномонтажный станок своими руками – часть первая.

Видео: вторая часть.

Шиномонтажный станок своими руками — фото чертежей

Проблема с колесами возникает, пусть и не каждый день, но всегда неожиданно и не к месту. Выполнить шиномонтаж самостоятельно, без специальных приспособлений затруднительно, даже для опытных автомобилистов, не говоря уже про новичков. Для такого рода операций, помимо специальных навыков и знаний, понадобится немалая физическая сила, ну, или как минимум толковый помощник. Не все могут похвалиться атлетическими физическими данными, и не всегда хватает опыта, а может, просто банально не хватает времени на такого рода занятия.

Самодельный шиномонтажный станок

Конечно, проще всего обратиться к специалистам, занимающимся такими проблемами. Но в результате теряется не только время, которое можно потратить с куда большей пользой, но и деньги, что тоже малоприятно. Наилучший выход из такого положения – это иметь дома станок для шиномонтажа. Такое приспособление позволит сэкономить материальные средства, время ожидания своей очереди на шиномонтаже, а также, в случае чего, вы сможете помочь друзьям и знакомым, оказавшимся в подобной ситуации.

Система прокатки шины

Профессиональный станок такого типа – непозволительная роскошь для рядового автомобилиста, но выход есть – можно собрать такое устройство своими руками.

Необходимые материалы

Чтобы сделать шиномонтажный станок своими руками, нам понадобится шесть метров стальной профильной трубы 25х50 мм, метр круглой стальной трубы диаметром не больше внутреннего диаметра диска монтируемого колеса и лапка для отбивки резины от диска. Роль лапки может выполнять металлическая пластина, приваренная к профилю и выгнутая под необходимым углом.

Шиномонтаж для скутера

Чтобы не поцарапать диск при отбивке, желательно на лапку надеть мягкую насадку. Также нам понадобится кусок металла 7 на 7 см, толщиной не менее 5 мм, а также болт с гайкой и хомут по диаметру круглой стальной трубы. Из инструментов нам понадобится: сварочный аппарат и защитная маска, угловая шлифовальная машина (болгарка) и защитные очки, электродрель и сверло под диаметр болта, 2 ключа на болт с гайкой, ключ на хомут и рулетка.

Также желательно использовать магнитный угольник, это облегчит процесс сваривания рамы, а также позволит выдержать все углы под 90 градусов.

Самодельный шиномонтажный станок по чертежам

Перед тем как приступить к работе, изучите чертежи будущего шиномонтажного станка (на фото).

Приступая к работе, позаботитесь о технике безопасности:

  • Место работы должно быть просторно, хорошо проветриваемо, не захламлено;
  • Электроинструмент должен быть исправен;
  • Ничто не должно отвлекать вас во время работы;
  • Соблюдайте правила техники безопасности при работе с болгаркой, электродрелью и сварочным аппаратом;
  • Используйте защитные средства во время работы.

Приспособление самодельного станка

Сборка шиномонтажного станка

Собирать ручной шиномонтажный станок начнем с рамы. Для этого нам необходимо взять 3 куска профиля: 2 куска по 1 метру и 1 кусок 1,5 метра. Из этих кусков нам необходимо сварить Н-образную конструкцию, где труба 1,5 метра соединяет 2 другие трубы по 1 м. Эта конструкция будет являться опорой всего нашего станка. На расстоянии 0,5 метра от края к среднему профилю перпендикулярно приваривается вертикальная стойка.

Для рычага, отбивающего покрышку, нам необходимо наварить на вертикальный стояк «ухо» — заранее подготовленную металлическую пластину 7 на 7 см с отверстием под болт, как показано на фото.

К «уху» с отверстием крепится с помощью болта и гайки кусок профильной трубы длиной 1,5 метра, который будет выступать рычагом в нашем станке. Предварительно с края рычага необходимо просверлить отверстия для его крепления к уху. На расстоянии 0,5 метра от вертикальной стойки на рычаг необходимо приварить лапку, которой, собственно говоря, и будет отбиваться покрышка для последующего разбортирования. Конструкция в сборе показана на фото:

Для разбортирования колеса необходимо подготовить специальное место на нашем станке. Для этого немного выше «уха» перпендикулярно вертикальной стойке необходимо приварить 2 куска профиля по 0,25 метра. Эти куски следует приварить в одной плоскости, они и будут служить площадкой для разбортирования колеса. Чтобы не поцарапать диск при работе, необходимо профили, куда будет прилегать диск, обмотать мягким материалом.

Для фиксации колеса в процессе снятия покрышки используем заранее приготовленный хомут под диаметр вертикальной стойки. При фиксировании положите между колесом и хомутом ткань или другой мягкий материал, чтобы не повредить диск. Весь процесс разбортирования и бортирования колеса показан на видео:

Как вы смогли заметить, собрать шиномонтажный станок своими руками довольно просто, и это не требует особых навыков и чтения громадных чертежей. Все что от нас потребуется – немного материала и навыки работы со сварочным аппаратом, «болгаркой» и электродрелью. К тому же это не очень дорого в материальном плане, средства, потраченные на материал, вскоре окупят себя экономией на автосервисе.

Как сделать шиномонтаж своими руками: видео, чертежи

Пробитое колесо при наличии неотремонтированной вовремя запаски способствует возникновению желания сделать шиномонтаж своими руками. Но для того чтобы это можно было осуществить, необходимо иметь соответствующие инструменты, а главное, навыки. Чтобы сделать в дороге шиномонтаж своими руками, необходимо иметь 2 монтажные лопатки, а также приспособление для отрыва прилипшей покрышки от диска (многие используют для этого небольшой отрезок стального уголка с кувалдой). Но намного удобнее это можно сделать при помощи домкрата и буксировочного троса.

Ремонт колеса в дороге

  • Снимете колесо, очистите его от грязи.
  • Выпустите из колеса воздух, положите ниппелем вверх.
  • Пропустите буксировочный трос через отверстие в диске.
  • Поставьте домкрат на боковину шины как можно ближе к ободу. Если резина с камерой, не ставьте домкрат напротив штуцера, иначе есть риск оторвать его от камеры.
  • Накиньте трос на кронштейн или площадку для подъема домкрата, зафиксируйте концы троса между собой.
  • Вращайте рукоять привода домкрата так, чтобы он тянул трос вверх, а основание, упираясь в боковину шины, смещало посадочное кольцо вниз.
  • Как только эта сторона шины отделится от диска, переходите к следующей операции.
  • Если вам нужно только отремонтировать или поменять камеру, тогда действуя двумя монтажками поочередно, поднимите боковину шины около штуцера на край обода.
  • Втолкните штуцер внутрь, после чего выньте камеру испод покрышки.
  • Выньте из исправной камеры ниппель, выдавите из нее воздух.
  • Для установки исправной камеры отогните боковину шины и вставьте штуцер изнутри в предназначенное для него отверстие, после чего поместите камеру под покрышку.
  • Чтобы не пробить камеру монтировкой при установке шины, слегка подкачайте ее, не вставляя ниппеля.
  • После забортовки ставьте ниппель в штуцер. Накачивайте и устанавливайте колесо на место.

Описанный выше способ ремонта в пути подойдет лишь для крайнего случая. Например, если поблизости нет шиномонтажной мастерской. Однако если вы решили всегда делать шиномонтаж своими руками, то вам лучше иметь в гараже полноценный шиномонтажный комплект, который при желании можно сделать самому. Мало того что он поможет вам весной и осенью избежать очередей в шиномонтажную мастерскую, так еще и сэкономит вам денег.

Делаем шиномонтажный комплект

В нашем случае комплект состоит из двух приспособлений: собственно шиномонтажного станка и устройства отбивки борта, объединенных в одно. Низ рамы станка Н-образный 90×60 см делается из стальной трубы прямоугольного сечения. К перемычке в 30 см от края под прямым углом приваривается двухдюймовая труба круглого сечения высотой около полутора метров, место сварки усиливается косынками в форме прямоугольных треугольников толщиной 5 мм. На трубу для крепления колеса надевается старая ступица и приваривается к ней. Высота установки ступицы подбирается под рост человека так, чтобы лежащее на ней колесо было приблизительно по пояс. Труба должна возвышаться над баллоном не меньше чем на 30 см и не мешать работе. Несколько ниже ступицы приварите кронштейн для крепления устройства отбивки борта, который можно сделать из фрагмента стального листа толщиной 4–5 мм, просверлив в нем отверстие под болт.

Еще по теме  Ремонт газ 31105 своими руками змз 406

Устройство приспособления для отбивки хорошо видно на фото. Трубу для изготовления этого узла следует взять пошире, чтобы в нее вставлялся длинный рычаг.

Рычаг для снятия и установки покрышек делается из стальной трубы длиною около полутора метров, а наконечники для него из стального прутка диаметром 20 мм. Длина рычага может быть и другая, все зависит от силы рук и размера свободного пространства в гараже. Наконечники рычага лучше сделать на токарном станке, но можно также выпилить болгаркой с зачистным кругом, а после отшлифовать лепестковым. Размеры наконечников смотрите на фото.

Демонтаж покрышки

  1. Очистите колесо от грязи. Выньте из него ниппель.
  2. На основание под рычаг отбоя постелите резиновый коврик, чтобы не царапать диск, затем положите на него колесо.
  3. Поднимите лапку отбойника и установите ее на боковину покрышки плотнее к ободу.
  4. Смажьте посадочное кольцо покрышки мыльным раствором.
  5. Рычаг вставьте в трубу отбойника.
  6. Нажимая на рычаг вниз, отбейте посадочный борт покрышки по всему периметру колеса. Сделайте тоже с другой стороны.
  7. Наденьте колесо на трубу и приверните к ступице станка болтами.
  8. Приподнимете монтажкой посадочный борт покрышки и вставьте под него прямой наконечник рычага.
  9. Смажьте наконечник, посадочный борт и кромку обода мыльным раствором.
  10. Упираясь рычагом в трубу над колесом, тяните его на себя, борт покрышки при этом будет сниматься с диска.
  11. Выньте камеру из покрышки.
  12. Приподнимете монтажкой другой борт, заведите под него рычаг и, действуя так же, как написано выше, снимите покрышку с диска.

Монтаж покрышки

  1. Смажьте посадочный борт покрышки, кромку обода и монтажный наконечник рычага мыльным раствором.
  2. Наденьте часть посадочного борта на диск.
  3. Вставьте монтажный наконечник рычага между надетым участком посадочного борта и диском. Нужно чтобы шар наконечника упирался в диск, а посадочный борт был приблизительно на середине наконечника.
  4. Упираясь рычагом в трубу над колесом, тяните его на себя. Борт покрышки при этом будет надеваться серединой монтажного наконечника на диск.
  5. После того как первый борт покрышки наденется на диск, смажьте мыльным раствором верхний посадочный борт и проделайте с ним то же что и с нижним.
  6. Когда верхний борт покрышки наденется на диск, можете накачивать колесо.

Полезные советы

Чем меньше угол, под которым приварен наконечник для забортовки к рычагу, тем легче надевается резина на диск. Но не перестарайтесь.

Если этот угол будет слишком мал, то рычаг во время забортовки будет касаться диска и царапать его, поэтому ищите оптимум.

Станок получился очень легкий, поэтому для комфортной работы он должен обязательно крепиться к полу. Если пол у вас в гараже деревянный, то прикрепите основание к нему саморезами. Если же пол бетонный, то сделайте в нем несколько отверстий, установите в них анкерные болты на 8, и залейте их цементным раствором.

Чтобы работать было легче, а дискам и резине не было вреда, обязательно смазывайте наконечники рычага, колесный диск, и посадочный борт шины густым мыльным раствором. Для этого же не работайте с грязным колесом, всегда начинайте работу с его очистки.

Чтобы ремонтировать колеса, отличающиеся от ваших числом отверстий для крепления и расстоянием между ними, сделайте переходники со шпильками. Делать их следует из металла толщиной около сантиметра.

Самодельный шиномонтажный станок своими руками

Шиномонтажный станок – основное оборудование для обслуживания машин, в том числе, грузовых. Обычно оно устанавливается только в специализированных мастерских, где под чутким руководством персонала и используется. Наиболее распространенные его модели это Trommelberg 1850, Trommelberg 1860 + третья рука, а также другие.

Но нередко бывает так, что замену колес для автомобилей провести нужно, но вот возможности ехать в сервис и тратить там свое время для получения требуемого обслуживания никакой нет. Выход из ситуации имеется. Это самодельный шиномонтажный станок, который вы сможете сами собрать и установить в гараже. Конечно, он будет уступать моделям Trommelberg, вряд ли позволит провести балансировку якорей, но функционал его вас порадует. Давайте разберем пошагово, как можно сделать такое средство для обслуживания автомобилей.

Читайте также: «Принцип работы станка для производства шлакоблоков своими руками».

Что нужно, чтобы собрать шиномонтажный станок дома?

Самодельный ручной шиномонтажный станок не хуже модели 1850, в состав которого может войти также третья рука, собрать в домашних условиях на практике не так уж и сложно. Для создания качественного оборудования вам понадобятся такие виды устройств:

  1. Рама. Обычно она делается из стандартных профилей. Обращаем ваше внимание, что подбирать детали для нее вам нужно исходя из типа автомобилей, которые вы собрались ремонтировать, ведь для грузовых легковых вариантов она будет разной по устойчивости к нагрузкам.
  2. «Рука» третья или рычаг. Эта третья деталь будет использоваться непосредственно для снятия покрышки.
  3. Вертикальный стояк, на который, в частности, будет закреплена третья рука. Может быть выполнен в виде приваренного фланца.

Схема шиномонтажного станка

Для создания всех этих деталей необходимо изначально закупать очень качественный прокат, который выдержит большие нагрузки, в частности, вес деталей грузовых автомобилей. Дабы ваша работа в данном направлении прошла максимально быстро и успешно, рекомендуется заранее приготовить чертеж для данной конструкции и уже по ним заказать прокат.
к меню ↑

Создаем оборудование своими руками

Итак, у нас уже есть все, чтобы сделать станок для обслуживания колес автомобилей, в том числе, грузовых, необходимо лишь правильно его собрать. Сделать это нужно следующим образом:

  • выполняем основание нашего станка из труб профильных. Расстояние между ними должно быть не менее 70 см, иначе образец будет неустойчивы и на нем нельзя будет обслуживать не то что грузовые, даже легковые автомобили;
  • далее крепим вертикально фланец к перекладине. Этот элемент в обязательном порядке привариваем, иначе он у нас попросту не будет держаться. Далее устанавливаем на него зажим, к которому будет крепиться «рука»;
  • монтируем саму руку. Ее в обязательном порядке нужно устанавливать на металлический элемент, в противном случае держаться она попросту не будет.

Сборка шиномонтажного станка в домашних условиях

Калибровка балансировочного станка самодельного проводится по имеющемуся у вас колесу, даже если оно от грузовых машин. Обычно она занимает всего несколько минут. Сразу после окончания такой работы вы можете приступить к эксплуатации оборудования, сделанного своими руками.
к меню ↑

Источник: https://avtosaver.ru/raznoe/domashnyaya-shinomontazhka-samodelnyj-shinomontazhnyj-stanok-svoimi-rukami.html
